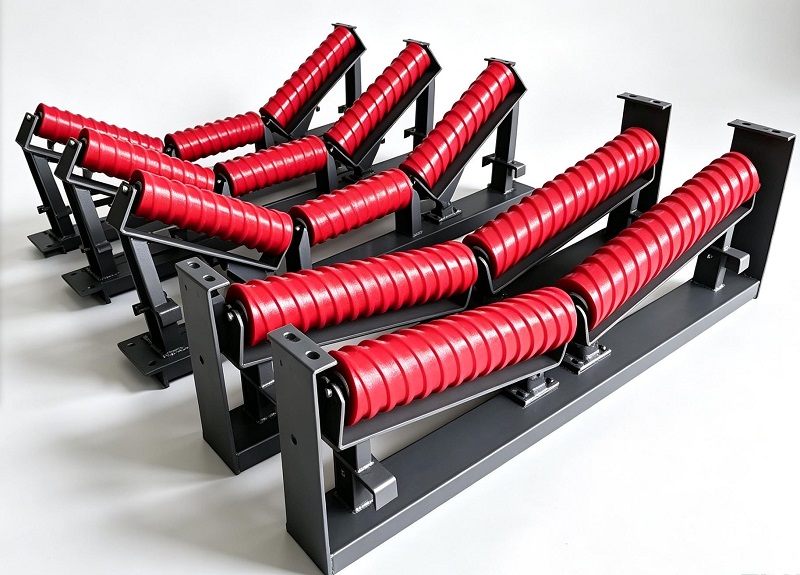

Mədənçıxarma və Kütləvi Material Emalı Sistemləri üçün Aparıcı Konveyer Avara Çərçivə İstehsalçısı
Konveyer Çərçivəsi kəmər konveyer sistemlərində konveyer çarxlarını quraşdırmaq və yerləşdirmək üçün istifadə olunan dəstəkləyici quruluşdur. O, makaraların düzgün hizalanmasını və qaçış kəməri üçün dayanıqlı dəstəyi təmin edərək, boşqabları, geri qaytarıcıları, zərbə boşluqlarını və öz-özünə düzülən avaraları konveyer strukturu ilə birləşdirir.
Fasiləsiz daşınma əməliyyatı zamanı avara çərçivəsi toplu materialların ağırlığını, kəmər gərginliyini və yükləmə nöqtələrində yaranan təsir qüvvələrini daşıyır. Yanlış dizayn edilmiş çərçivə rulonun yanlış hizalanmasına, kəmər izləmə problemlərinə, qeyri-bərabər aşınmaya və gözlənilməz dayanma müddətinə səbəb ola bilər. Buna görə də etibarlı dayaq strukturunun seçilməsi konveyer sisteminin dayanıqlığını yaxşılaşdırmaq üçün vacibdir.
YUFENG TD75, DT II(A), CEMA və ISO ilə bağlı tələblərə uyğun olaraq tam seriyalı Idler Frame istehsal edir. Yüksək keyfiyyətli Q235/Q355 poladdan, dəqiq qaynaq proseslərindən və isteğe bağlı anti-korroziya müalicəsindən istifadə edərək, YUFENG çərçivələri mədən, karxana, sement, elektrik stansiyası, liman və toplu materialların emalı layihələrində geniş tətbiq olunur.

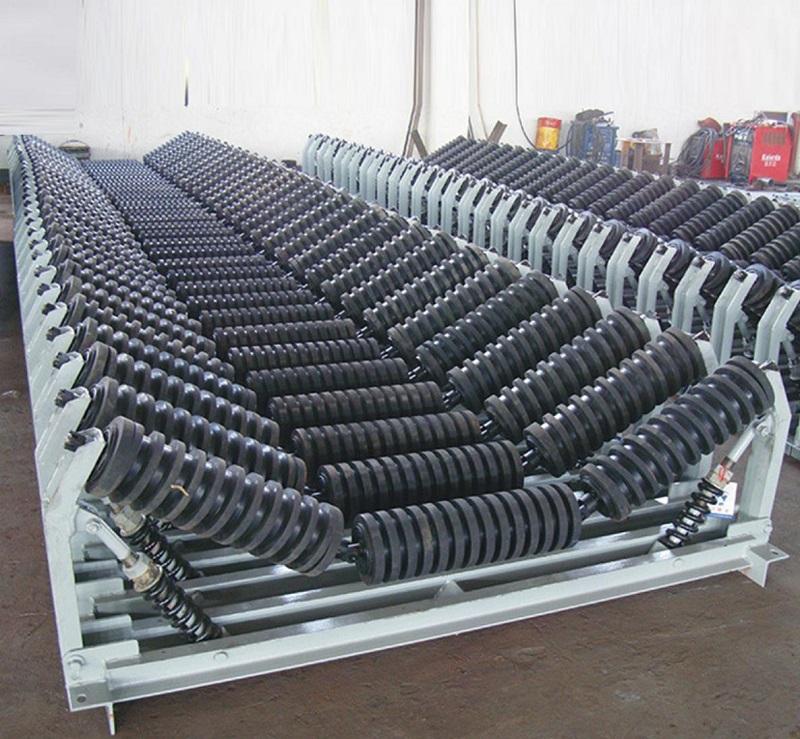

Müxtəlif konveyer bölmələri üçün müxtəlif çərçivə növləri
Fərqli konveyer bölmələri müxtəlif dəstəkləyici strukturlar tələb edir. YUFENG quraşdırma mövqeyinə, yükləmə vəziyyətinə və ətraf mühitin tələblərinə uyğun olaraq bir çox çərçivə dizaynını təmin edir.
Çərçivə Çərçivəsi
Oluklu boşluq çərçivəsi əsasən lent konveyerlərinin daşıyıcı tərəfində quraşdırılır. Üç diyircəkli konstruksiya toplu materialları dəstəkləyən və daşıma qabiliyyətini artıran yivli forma əmələ gətirir. Standart eniş bucaqlarına 20°, 30°, 35° və 45° daxildir.
Bu növ adətən kömür mədənlərində, aqreqat zavodlarında, sement fabriklərində və davamlı material dəstəyinin tələb olunduğu toplu materialların daşınması sistemlərində istifadə olunur.
Idler Frame-i qaytarın
Material boşaldıqdan sonra boş kəməri dəstəkləmək üçün konveyer sistemlərinin geri qaytarma tərəfində geri dönən boş çərçivə quraşdırılmışdır. Onun sadə quruluşu kifayət qədər sərtliyi təmin edir, eyni zamanda rulonun rahat dəyişdirilməsinə və müntəzəm yoxlamaya imkan verir.
Qaytarılan bölmələr daşıma bölmələri ilə müqayisədə daha az yük daşıdığından, konveyer strukturunun ümumi çəkisini azaltmaq üçün adətən yüngül dizaynlar seçilir.
Öz-özünə düzülən Avara Çərçivə
Öz-özünə düzülən avara çərçivəsi əməliyyat zamanı kəmər sapmasını düzəltmək üçün nəzərdə tutulmuşdur. Kəmər hərəkəti mərkəz xəttindən uzaqlaşdıqda, fırlanan dəstək mexanizmi normal kəmər izləməni bərpa etməyə kömək etmək üçün istiqamətləndirici qüvvə yaradır.
Uzun məsafəli konveyerlər, ötürmə məntəqələri və kəmərin tez-tez baş verə biləcəyi tətbiqlər üçün uyğundur.
Zərbəli Avara Çərçivə
Zərbəli boşluq çərçivəsi güclü material təsirinə məruz qalan ərazilər üçün möhkəmləndirilmiş polad konstruksiyanı qəbul edir. O, adətən böyük ölçülü filiz, kömür və ya aqreqatların konveyer lentinə düşdüyü qidalanma məntəqələrində quraşdırılır.
Gücləndirilmiş konstruksiya, yüklənmə şokunu udmaq və ağır iş şəraitində deformasiya risklərini azaltmaq üçün zərbə çarxları ilə birlikdə işləyir.
Asma H-tipli çərçivə
Asma H tipli avara çərçivəsi ənənəvi təməl montajını tələb etmədən asma quraşdırma metodundan istifadə edir. Onun modul dizaynı məhdud məkanlarda daha asan tənzimləmə və quraşdırma imkanı verir.
O, adətən yeraltı mədən tunellərində, mobil konveyerlərdə və quraşdırma çevikliyinin vacib olduğu layihələrdə istifadə olunur.
Sinklənmiş Avara Çərçivə
Xarici və ya aşındırıcı iş mühitləri üçün YUFENG isti daldırma sinklənmiş avara çərçivələri təmin edir. Sinklənmiş səth pas müqavimətini artırır və sahil limanlarında, kimya zavodlarında və açıq havada olan anbarlarda xidmət müddətini uzatmağa kömək edir.
01
Konveyerin iş şəraitinə əsasən seçim
Düzgün Konveyer Avara Çərçivəsinin seçilməsi kəmər eni, materialın çəkisi, təsir səviyyəsi, konveyer uzunluğu və quraşdırma mühiti daxil olmaqla bir sıra amillərdən asılıdır.
Standart toplu materialların daşınması üçün boşqab çərçivələri sabit daşıma dəstəyini təmin edir. Böyük parça materialları olan ağır mədən işlərində qəfil təsir qüvvələrini idarə etmək üçün yükləmə zonalarında gücləndirilmiş zərbə çərçivələri tövsiyə olunur.
Uzun məsafəli daşıma sistemləri adətən kəmər sapmasını azaltmaq üçün müvafiq aralıqlarla öz-özünə düzəldən çərçivələr tələb edir. Sahil və ya kimyəvi cəhətdən aşındırıcı mühitlər üçün sinklənmiş müalicə korroziyaya davamlılığı yaxşılaşdırmağa və texniki xidmət tələblərini azaltmağa kömək edir.
02

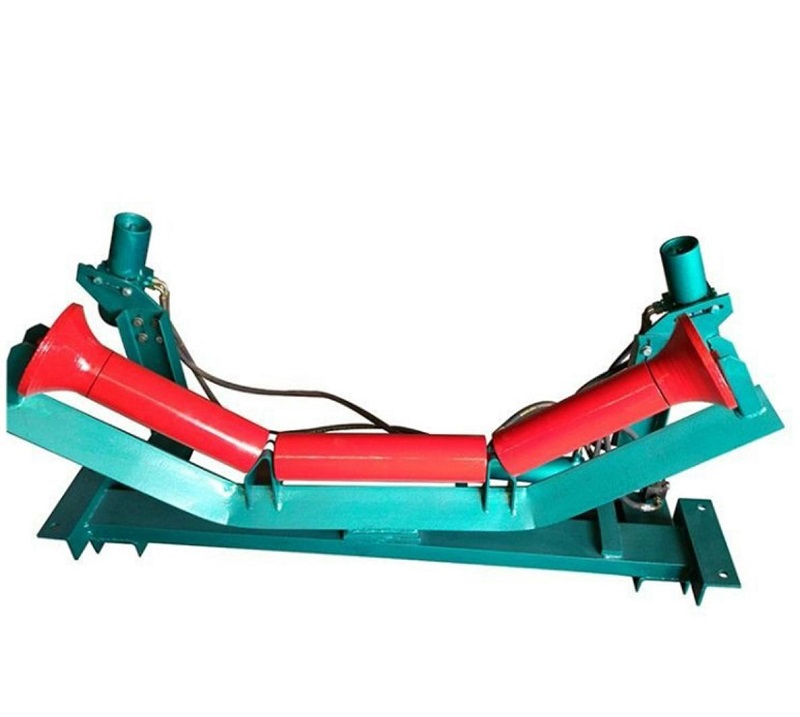

Texniki Struktur və Fərdi Seçimlər
YUFENG Konveyer Avara Çərçivəsi müştəri təsvirlərinə, konveyer xüsusiyyətlərinə və layihə şərtlərinə uyğun olaraq fərdiləşdirilə bilər. Müxtəlif konveyer dizaynlarına uyğunlaşmaq üçün müxtəlif struktur konfiqurasiyaları mövcuddur.
Çərçivə materialı standart tətbiqlər üçün Q235 karbon poladdan və ya ağır yük daşıma sistemləri üçün Q355 yüksək möhkəm poladdan seçilə bilər. Səth işlərinə ətraf mühitin tələblərinə uyğun olaraq elektrostatik boyama və isti daldırma sinkləmə daxildir.
Müştərilər nov bucağı, montaj ölçüləri, çərçivə hündürlüyü, deşik mövqeləri və quraşdırma üsullarını fərdiləşdirə bilərlər. Avara valları, yay klipləri və yüksək möhkəmlikli boltlar kimi əlavə aksesuarlar da birlikdə verilə bilər.
03
YUFENG İdler Çərçivəsinin Performans Üstünlükləri
YUFENG Konveyer Avara Çərçivəsi struktur etibarlılığına, ölçü dəqiqliyinə və uzunmüddətli əməliyyat sabitliyinə diqqət yetirir. Hər bir çərçivə konveyerə texniki xidmət tələblərini azaltmaq və müxtəlif iş şəraitində davamlı material daşınmasını dəstəkləmək üçün nəzərdə tutulmuşdur.
Güclü Quruluş və Etibarlı Qaynaq
YUFENG, boş çərçivələrin istehsalı üçün ixtisaslı Q235 və Q355 polad materiallardan istifadə edir. Aşağı keyfiyyətli nazik divarlı materiallarla müqayisədə yüksək möhkəmlikli polad ağır yüklər və zərbə şəraitində deformasiyaya qarşı daha yaxşı müqavimət göstərir.
Professional qaynaq prosesləri vahid qaynaq tikişlərini və sabit struktur möhkəmliyini təmin edir. Natamam qaynaq, çatlar və ya struktur deformasiyaları nəticəsində yaranan riskləri azaltmaq üçün qaynaq yoxlaması çatdırılmadan əvvəl həyata keçirilir.
Dəqiq Rolik Quraşdırma Mövqeyi
Avara çərçivələrin quraşdırılması dəqiqliyi konveyer kəmərinin işinə birbaşa təsir göstərir. YUFENG TD75, DT II(A) və CEMA ilə bağlı spesifikasiyalara uyğun olaraq montaj ölçülərini və deşik mövqelərini idarə edir.
Dəqiq yerləşdirmə rulonların düzgün hizalanmasını qorumağa kömək edir, qeyri-bərabər rulon aşınmasını, kəmər sapmasını və əlavə işləmə müqavimətini azaldır.
Çevik Səthi Qoruma
Fərqli mühitlər fərqli korroziyadan qorunma üsullarını tələb edir. Standart çərçivələr yüksək yapışan sprey örtükdən istifadə edə bilər, isti daldırma sinklənmiş emal isə açıq havada, sahildə və kimyəvi cəhətdən korroziyalı şəraitdə mövcuddur.
Səth müalicəsi pas müqavimətini artırır və uzunmüddətli istismar zamanı sabit performansı qorumağa kömək edir.
Asan Baxım Dizaynı
YUFENG çərçivələrinin standartlaşdırılmış strukturu rulonun rahat quraşdırılmasına və dəyişdirilməsinə imkan verir. Operatorlar konveyer strukturunun mürəkkəb modifikasiyası olmadan gündəlik texniki xidməti başa çatdıra bilərlər.
Asma H tipli çərçivələr kimi modul dizaynlar yeraltı və məhdud məkan tətbiqləri üçün əlavə rahatlıq təmin edir.
Uyğun Konveyer Sistemi Komponentləri
YUFENG Konveyer Avara Çərçivəsi müxtəlif konveyer komponentləri ilə uyğunlaşdırıla bilər, o cümlədən nov rulonları, geri dönmə rulonları, zərbə rulonları, kəmər təmizləyiciləri, zərbə çarpayıları və konveyer kəmərləri.
Bu uyğunluq müştərilərə tam konveyer sistemi komponentlərini bir təchizatçıdan almağa və layihənin idarə edilməsini sadələşdirməyə kömək edir.
Quraşdırma və istismara vermə təlimatı
Sabit konveyer performansına nail olmaq üçün çərçivənin düzgün quraşdırılması vacibdir. YUFENG avadanlığı işə salmazdan əvvəl quraşdırma mövqeyini, hizalanma və bərkitmə şərtlərini yoxlamağı tövsiyə edir.
ADDIM 01
Sabit çərçivənin quraşdırılması
Oluklu və geri dönən boş çərçivələr üçün çərçivəni konveyer şüasına quraşdırın və bütün yüksək möhkəmlikli boltları sıxın. Eyni konveyer bölməsində quraşdırılmış çərçivələr paralel qalmalı və konveyerin mərkəzi xəttinə uyğun olmalıdır.
Çərçivəni düzəltdikdən sonra boşqabları quraşdırın və rulonların anormal müqavimət olmadan rəvan fırlandığını yoxlayın.
ADDIM 02
Özünü düzəldən çərçivənin quraşdırılması
Konveyerin dizayn tələblərinə uyğun olaraq, öz-özünə düzəldən çərçivələr uyğun intervallarla quraşdırılmalıdır. Fırlanan mexanizm çevik qalmalı və quraşdırma zamanı kilidlənməməlidir.
İstifadəyə verildikdən sonra kəmər izləmə performansını müşahidə edin və özünü korreksiya funksiyasının düzgün işlədiyini təsdiqləyin.
ADDIM 03
Zərbə çərçivəsinin quraşdırılması
Düşən materialların güclü zərbə qüvvəsi yaradan materialların qidalanma nöqtələrində zərbəyə davamlı çərçivələr quraşdırılmalıdır. Faktiki yükləmə şərtlərinə uyğun olaraq gücləndirilmiş fiksasiya üsulları tələb oluna bilər.
Əməliyyatdan əvvəl çərçivənin düz və deformasiyadan azad olub olmadığını yoxlayın.
ADDIM 04
Rutin Müayinə
Müntəzəm yoxlama qaynaq tikişlərinin, boltlar, səth örtüyünün vəziyyəti və mümkün deformasiyaların yoxlanılmasını əhatə etməlidir. Boş boltlar dərhal sıxılmalı, zədələnmiş çərçivələr isə vaxtında təmir edilməli və ya dəyişdirilməlidir.

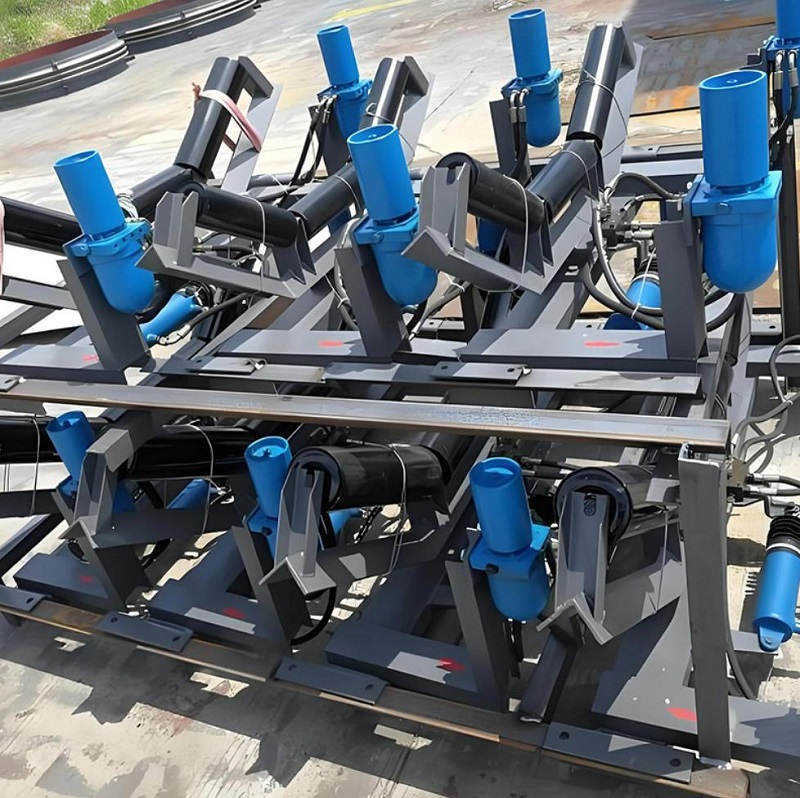

Konveyer sistemləri üçün uyğun məhsullar
YUFENG, toplu materialların daşınması layihələri üçün inteqrasiya olunmuş dəstəkləyici məhsullar təqdim edir və müştərilərə tam konveyer həlləri yaratmağa kömək edir.
Konveyer Roller Məhsulları
Dəstəkləyici məhsullara boşqablar, geri dönən avaralar, zərbəli avaralar, spiral özünütəmizləyən avaralar, rezin diskli geri dönən avaralar və öz-özünə düzülən avaralar daxildir.
Konveyer aksesuarları
YUFENG konveyer işini yaxşılaşdırmaq üçün konveyer zərbə çarpayıları, kəmər təmizləyiciləri, yubka rezinləri, aşınmaya davamlı rezin təbəqələr və digər aksesuarları təmin edir.
Tam konveyer kəməri həlləri
Mövcud konveyer kəmərlərinə EP parça konveyer kəmərləri, polad şnurlu konveyer kəmərləri, mədən PVC/PVG bərk toxunmuş kəmərlər və şevronla bağlanmış kəmərlər daxildir.
Material seçimi və keyfiyyətin yoxlanılması
Materialın keyfiyyəti konveyer dəstək strukturlarının xidmət müddətinə və təhlükəsizliyinə birbaşa təsir göstərir. YUFENG etibarlı materialları seçir və göndərilməzdən əvvəl yoxlama prosedurlarını həyata keçirir.
Polad Material
Əsas çərçivələr standart tətbiqlər üçün Q235B karbon poladdan və daha yüksək yükgötürmə qabiliyyəti tələb edən ağır yük konveyer layihələri üçün Q355B yüksək möhkəmlikli aşağı lehimli poladdan istifadə edir.
Səthi müalicə
Mövcud səth müalicələrinə elektrostatik epoksi sprey boya və isti daldırma sinkləmə daxildir. Müştərilər əməliyyat mühitinə uyğun olaraq uyğun qoruma seçə bilərlər.
Bağlayıcılar və qaynaq materialları
Etibarlı montaj üçün yüksək möhkəmliyə malik 8.8 dərəcəli boltlar, yay yuyucuları və boşqablara qarşı qoz-fındıqlardan istifadə olunur. Qaynaq materialları strukturun möhkəmliyini təmin etmək üçün əsas metal tələblərinə uyğun olaraq seçilir.
Hər bir istehsal partiyası görünüş yoxlamasından, ölçülü ölçüdən və qaynaq keyfiyyətinin yoxlanışından keçir. Deformasiya, çatışmayan qaynaq və ya ölçü sapması olan məhsullar çatdırılmadan əvvəl rədd edilir.
Standartlar və Sertifikatlar
YUFENG Konveyer Avara Çərçivəsi GB/T10595-2017, TD75 və DT II(A) dizayn spesifikasiyaları daxil olmaqla tanınmış konveyer avadanlığı standartlarına uyğun istehsal olunur. Məhsullar həmçinin CEMA və ISO beynəlxalq konveyer tələblərinə istinadla tərtib edilmişdir.
Beynəlxalq layihələr üçün YUFENG müştəri tələblərinə uyğun olaraq ISO9001:2015 keyfiyyət idarəetmə sertifikatı, CE sertifikatı, SGS yoxlama hesabatları və digər texniki sənədləri təmin edə bilər.
04
Texniki Performans Göstəriciləri
| Performans elementi | Standart Tələb | Test əsası |
|---|---|---|
| Nominal yük altında çərçivəyə icazə verilən əyilmə | ≤1/1000 span | Zavod Statik Yük Testi |
| Qaynaq tikişinin keyfiyyəti | Çatlama, natamam nüfuz və ya şlak daxil olma | Vizual və Ultrasəs Nöqtə Müayinəsi |
| İsti Daldırma Sinkləmə Qatının Qalınlığı | ≥65 μm | Maqnit Qalınlıq Ölçüsü Testi |
| Quraşdırma çuxur mövqeyinə dözümlülük | ±1,5 mm | Ölçü yoxlaması |
Qablaşdırma və Saxlama
YUFENG beynəlxalq daşımalar zamanı çərçivələri qorumaq üçün uyğun qablaşdırma üsullarından istifadə edir.
Standart miqdarda çərçivələr polad zolaqlarla yığılır, ağır taxta altlıqlara yerləşdirilir və suya davamlı plastik filmlə örtülür. Xüsusi hazırlanmış kiçik partiyalı çərçivələr toqquşma deformasiyasının qarşısını almaq üçün kontrplak taxta qutulara yığılır.
Saxlama zamanı məhsullar quru və havalandırılan anbarlarda saxlanmalıdır. Kaplamanın zədələnməsinin və polad korroziyasının qarşısını almaq üçün suya davamlı qorunma olmadan uzunmüddətli açıq havada məruz qalmadan qaçınmaq lazımdır.
05
Tez Kotirovkaları Necə Almaq olar
Düzgün Konveyer Avara Çərçivə modelini tövsiyə etmək və dəqiq qiymət təklifi vermək üçün müştərilər konveyer kəmərinin enini, tələb olunan çərçivə tipini, eniş bucağını, səthin təmizlənməsi tələblərini və tətbiq mühitini təmin etməlidir.
Mədən, liman, sement və ya yeraltı tətbiq, sifariş miqdarı və təyinat limanı daxil olmaqla əlavə məlumat YUFENG mühəndislərinə uyğun strukturu seçməyə və səmərəli kotirovka həllini təmin etməyə kömək edəcəkdir.
Tez-tez verilən suallar
Düzgün boş çərçivə tipini necə seçmək olar?
Seçim konveyer bölməsindən, material yükündən, təsir səviyyəsindən və iş mühitindən asılıdır. Bölmələri daşımaq üçün nov çərçivələri istifadə olunur, geri dönən çərçivələr boş kəmərləri dəstəkləyir və yükləmə sahələri üçün zərbə çərçivələri tövsiyə olunur.
YUFENG boş çərçivələri çertyojlara görə fərdiləşdirə bilərmi?
Bəli. YUFENG müştəri təsvirlərinə və konveyer tələblərinə uyğun olaraq çərçivə ölçülərini, montaj deliklərini, quraşdırma üsullarını və səthi emalını fərdiləşdirə bilər.
YUFENG avara çərçivələri üçün hansı materiallardan istifadə olunur?
Standart çərçivələr Q235 karbon poladdan istifadə edir, Q355 isə ağır yük tətbiqləri üçün yüksək möhkəmlikli poladdan istifadə olunur. Səthin qorunması sprey boya və ya isti daldırma sinklənməni əhatə edə bilər.
YUFENG çərçivələri CEMA konveyer sistemləri ilə uyğun gəlirmi?
Bəli. YUFENG beynəlxalq tətbiqlər üçün TD75, DT II(A), CEMA və əlaqəli konveyer sistem tələblərinə uyğun olaraq boş çərçivələri dizayn edir.
YUFENG hansı sertifikatları təmin edə bilər?
YUFENG layihə tələblərinə uyğun olaraq ISO9001:2015, CE, SGS yoxlama hesabatlarını və müvafiq texniki sənədləri təmin edə bilər. Məhsullar həmçinin CEMA standartlarına istinadla istehsal olunur və MSHA və TUV ilə bağlı layihə tələblərini dəstəkləyə bilər.
YUFENG Qlobal Əlaqə Məlumatı
Konveyer boşqab çərçivəsi həlləri, fərdi konveyer komponentləri və tam toplu materialların daşınması sistemləri üçün YUFENG peşəkar texniki dəstək və qlobal ixrac xidmətləri təqdim edir.
E-poçt: jayce@yuphengbelt.com
WhatsApp / WeChat / Mobil: +86 15318787602
Zavod Ünvanı:Xiagou Village, ETDZ, Qingdao, Shandong, Çin
YUFENG mədən şirkətlərini, konveyer avadanlığı distribyutorlarını, mühəndislik podratçılarını və sənaye tərəfdaşlarını xüsusi konveyer həlləri və zavod kotirovkaları üçün bizimlə əlaqə saxlamağa dəvət edir.
YUFENG Çində peşəkar Konveyer Avara Çərçivəsi istehsalçı və təchizatçıdır. Təcrübəli satış komandamız, peşəkar texniklərimiz və satış sonrası xidmət komandamız var.
