YUFENG Avara Rolunu qaytarınGeri dönmə çarxı və ya arxa konveyer avara kimi də tanınır, sürücü və ya quyruq hissəsinə geri gedərkən boş konveyer kəmərini dəstəkləmək üçün lentli konveyerin aşağı qaytarma hissəsinə quraşdırılır. Onun əsas funksiyaları kəmər formasını saxlamaq, sallanmanı azaltmaq, hamar geriyə hərəkəti dəstəkləmək və sabit kəmər izlənməsinə kömək etməkdir.

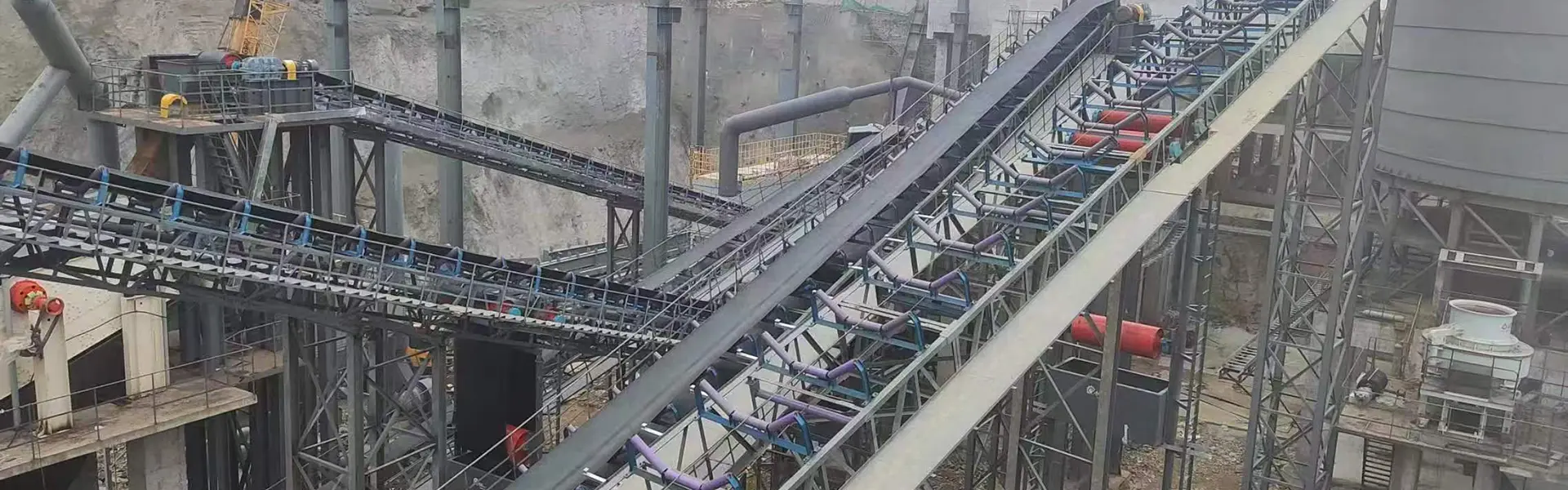

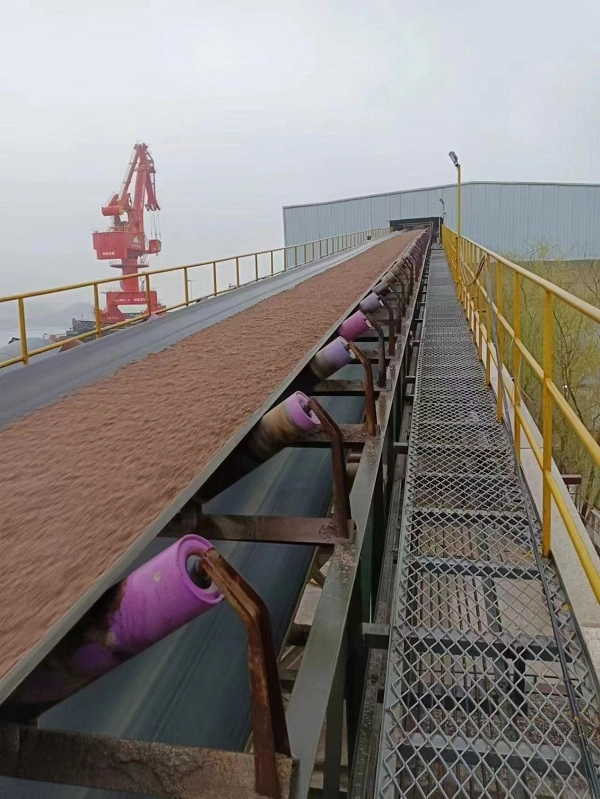

YUFENG mədənçilik, sement, limanlar, kimya zavodları, elektrik stansiyaları və digər toplu material daşıma tətbiqləri üçün düz paralel, V tipli mərkəzləşdirmə, spiral özünütəmizləmə, korroziyaya qarşı HDPE, sinklənmiş və rezin diskli geri döndərən avaralar təmin edir. Müxtəlif qabıq materialları, səth müalicəsi, sızdırmazlıq strukturları və rulman konfiqurasiyaları kəmər eninə, material xüsusiyyətlərinə və iş mühitinə görə seçilə bilər.
Standart xarici diametrlərə 76, 89, 108, 114, 133, 168, 194 və 219 mm daxildir, rulon uzunluğu və divar qalınlığı konveyer çərçivəsinin təsvirlərinə uyğun olaraq mövcuddur. Rollerlər ümumi DTII, TD75 və CEMA konveyer strukturları ilə uyğunluq üçün nəzərdə tutulmuşdur.

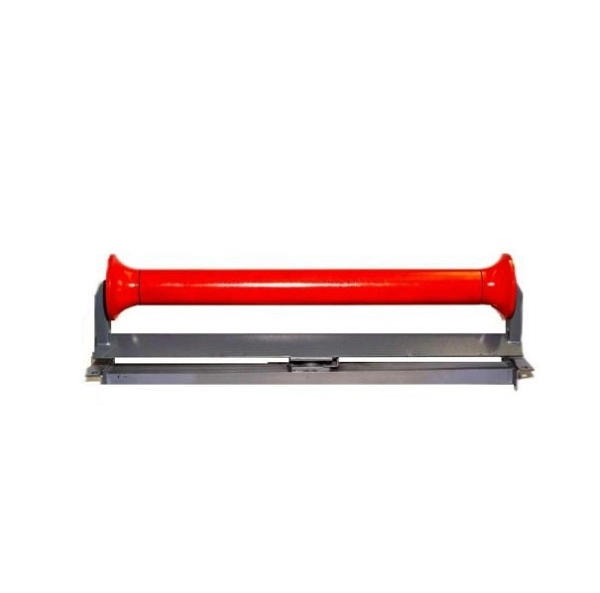

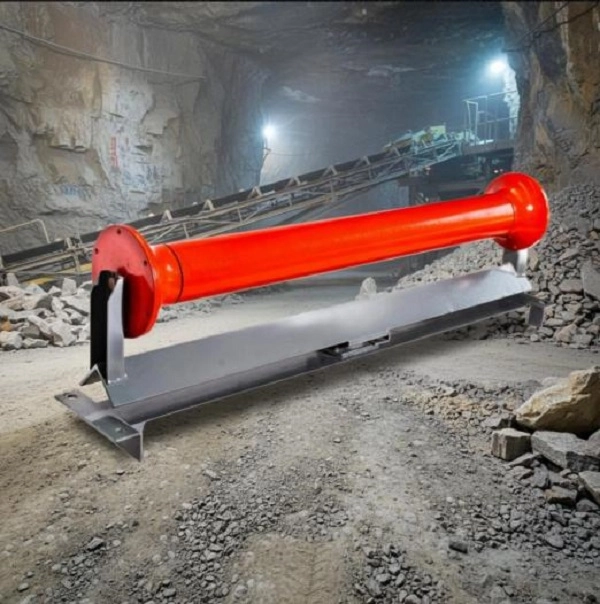

Düz paralel geri dönən avara yüklənməmiş kəməri dəstəkləmək üçün tək düz silindrik rulondan istifadə edir. Onun sadə quruluşu əsas geri qayıdış kəmərinin dəstəyinin tələb olunduğu quru və nisbətən yapışqan olmayan materialları daşıyan adi daşıma xətləri üçün uyğundur.

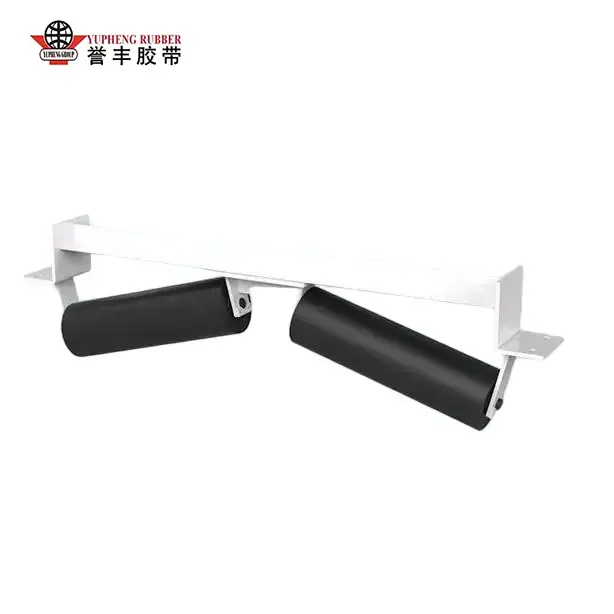

V tipli geri dönən avara, əlavə kəmər mərkəzləşdirmə təlimatını təmin etmək üçün V konfiqurasiyasında yerləşdirilmiş iki rulondan istifadə edir. Davamlı geri qaytarma əməliyyatı zamanı kəmər sapmasının baş verə biləcəyi uzun məsafəli nəql xətləri üçün uyğundur.

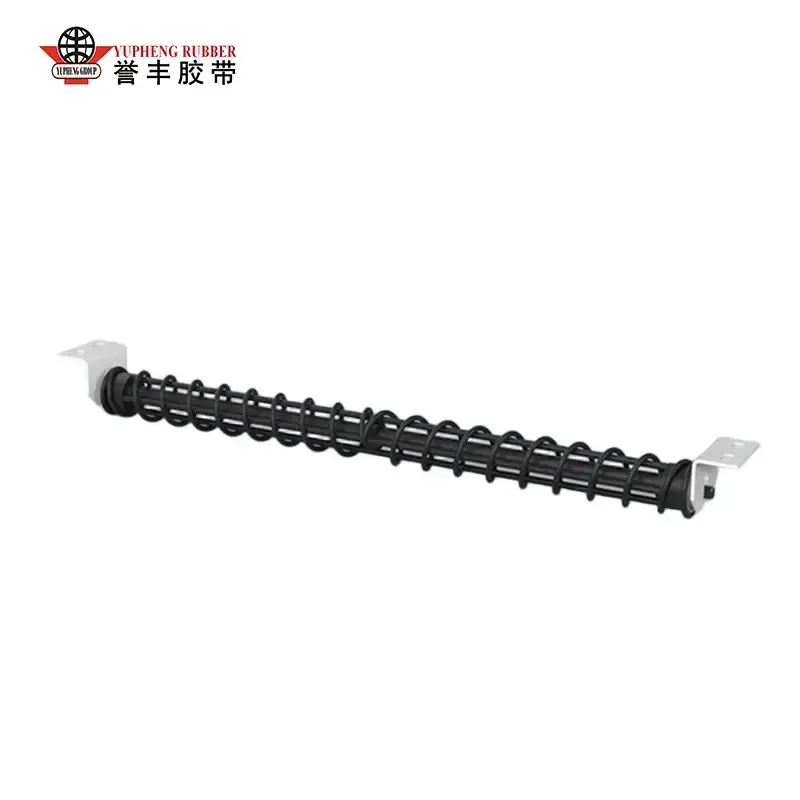

Spiral qayıdıcı avara konveyer kəmərinin arxasından gil, yaş qum və digər yapışqan materialları çıxarmağa kömək etmək üçün spiral səth profilindən istifadə edir. Yaş şaxtalar, gil karxanaları və yüksək daşıma yapışma qabiliyyəti olan materialların daşınması sistemləri üçün uyğundur.
HDPE geri dönən avara pas, nəmə və seçilmiş kimyəvi mühitə davamlı qeyri-metal qabıqdan istifadə edir. Onun aşağı iş səsi və korroziyaya davamlı konstruksiyası onu sahil limanları, kimya zavodları və rütubətli sənaye mühitləri üçün uyğun edir.

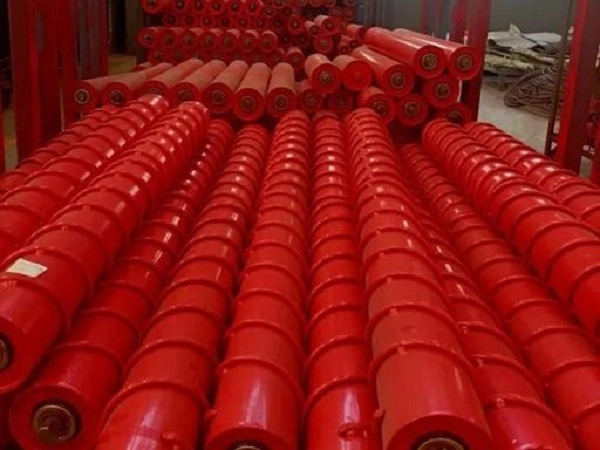

| Rolik növü | Əsas Xüsusiyyət | Tətbiq olunan iş şəraiti |
|---|---|---|
| Düz Paralel Qayıdıcı Avara | Sadə quruluş və əsas kəmər dəstəyi | Quru toplu materiallar və şərti qaytarma bölmələri |
| V tipli geri dönən avara | Təkmilləşdirilmiş kəmər mərkəzləşdirmə qabiliyyəti | Kəmər sapmasına meylli uzun məsafəli daşıma xətləri |
| Spiral Özünü Təmizləyən Qaytarma Avara | Kəmər səthindən yapışqan materialı təmizləyir | Yaş mədənlər, gil və yapışqan materialların daşınması |
| HDPE Plastik Qaytarma Avara | Passız, korroziyaya davamlı və aşağı səs-küy | Sahil, rütubətli və kimyəvi mühitlər |

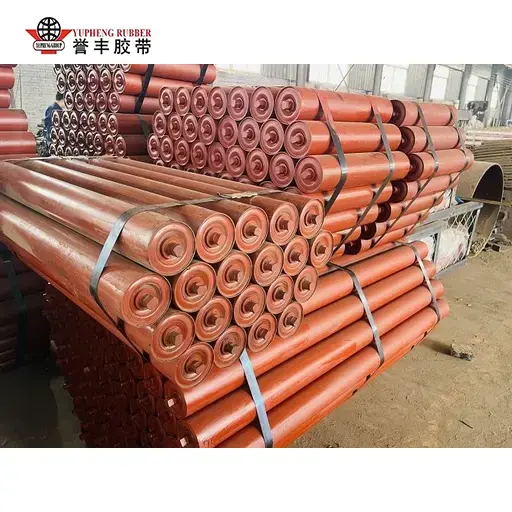

Düz paralel konfiqurasiya aşağı boş kəmər bölməsi üçün standart geri qaytarma dəstəyi həllidir. Qaytarma kəmərinin normal hizalanma tələblərinə malik olduğu yerlərdə kömür, əhəngdaşı, qum və digər nisbətən quru kütlə materialları üçün uyğundur.
V tipli konfiqurasiya kəmər geri dönmə bölməsi boyunca hərəkət edərkən əlavə yanal bələdçiliyi təmin edir. O, uzun konveyer sistemlərində soldan sağa kəmər hərəkətini məhdudlaşdırmağa və konveyer dizaynı icazə verdiyi zaman əlavə düzəldici komponentlərdən asılılığı azaltmağa kömək edə bilər.
Spiral konstruksiya yapışqan material qalıqlarını daşıyan geri qaytarma kəmərləri üçün nəzərdə tutulmuşdur. Sarmal profil rulonun ətrafında material yığılmasını azaltmaq üçün kəmər səthindən yığılmış gil, palçıq və yaş qumu çıxarmağa kömək edir.
İsti daldırma sinkləmə polad rulonun səthinə əlavə korroziyadan qorunma təmin edir. Bu konfiqurasiya adi təmizlənməmiş poladın daha tez korroziyaya uğraya biləcəyi açıq havada olan anbarlar, açıq hava daşıma xətləri və digər rütubətli mühitlər üçün uyğundur.
HDPE qabığı adi polad səth pasını aradan qaldırır və nəmə, duz spreyinə və seçilmiş kimyəvi mühitə qarşı müqavimət təmin edir. Dənizkənarı terminallar, kimya emalatxanaları və digər aşındırıcı mühitlər üçün uyğundur.

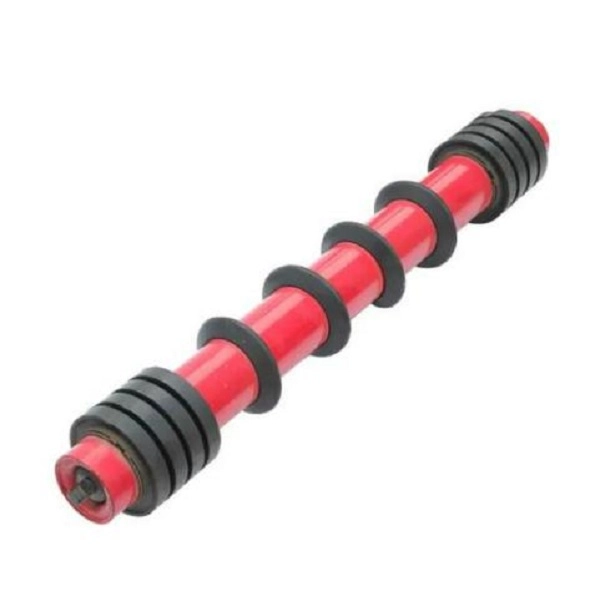

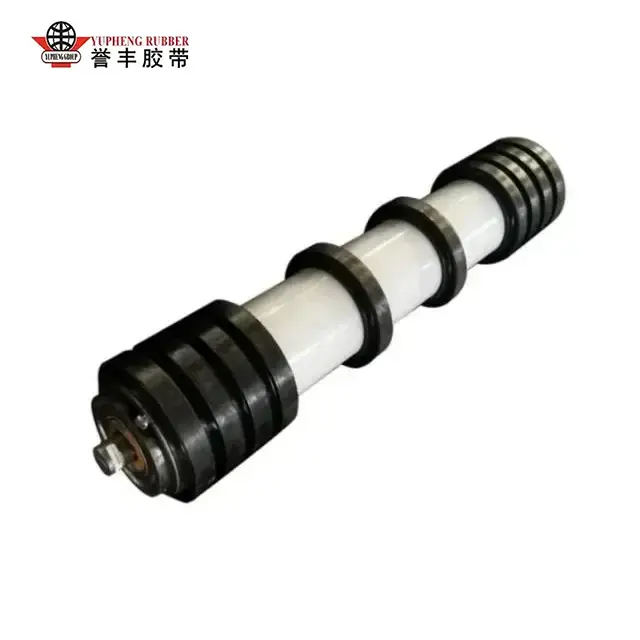

Qaytarma kəməri ilə çevik təması təmin etmək üçün rezin disklər rulon mili boyunca yerləşdirilir. Quruluş kəmər vibrasiyasının bir hissəsini udmaq və geri qayıdış kəməri ilə sərt polad rulon səthi arasında birbaşa aşınmanı azalda bilər.
YUFENG 76, 89, 108, 114, 133, 168, 194 və 219 mm standart xarici diametrləri təmin edir. Diametr seçimində kəmər sürəti, kəmər eni, geri yük, konveyer uzunluğu və konveyer çərçivəsinin dizayn tələbləri nəzərə alınmalıdır.
Qayıdıcı avara diapazonu təqribən 500–2400 mm-lik konveyer eni üçün nəzərdə tutulmuşdur. Rolik uzunluğu və mil ölçüləri faktiki çərçivə və mötərizə ölçülərinə uyğun olaraq fərdiləşdirilə bilər.
YUFENG Return Idler Roller məhsulları DTII, TD75 və CEMA tipli konveyer strukturları üçün konfiqurasiya edilə bilər. Alıcılar, mövcud konveyer sistemində rulonları dəyişdirərkən mövcud rulon ölçülərini və ya çərçivə təsvirlərini təqdim etməlidirlər.
Rollerlər kəmər eninə, qayıdış quruluşuna və konveyer quruluşuna görə Parça Konveyer Kəmər, Polad Kordon Konveyer Kəmər, Yan Divar Konveyer Kəmər və Boru Konveyer Kəmər sistemləri ilə uyğunlaşdırıla bilər.
Mövcud qabıq materiallarına Q235 karbon poladı, HDPE və 304 paslanmayan polad daxildir. Karbon polad ümumi ağır yük daşımaları, korroziyaya həssas mühitlər üçün HDPE və daha yüksək korroziya müqaviməti tələb edən tətbiqlər üçün 304 paslanmayan polad üçün uyğundur.
Səthi emal seçimlərinə elektrostatik sprey örtük, isti daldırma sinkləmə və rezin disklərin sarılması daxildir. Seçilmiş müalicə xarici rütubətə, aşındırıcı mühitə, təsirə və kəmərlə təmas tələblərinə uyğunlaşdırıla bilər.
İkiqat və üçlü kompozit neylon labirint sızdırmazlıq sistemləri toz və suyun rulman boşluğuna daxil olmasını məhdudlaşdırmağa kömək etmək üçün istifadə edilə bilər. Rezin kontakt möhürləri rulman qurğusu ətrafında əlavə maneə yarada bilər.
Yerli yüksək dəqiqlikli podşipniklər və ya idxal edilmiş SKF/FAG C3 klirensli rulmanlar əməliyyat tələblərinə, fasiləsiz işləmə şərtlərinə və müştərinin spesifikasiyalarına uyğun olaraq seçilə bilər.
Yeraltı kömür hasilatı üçün alov gecikdirən və antistatik dönmə silindrləri və ya soyuq bölgədəki açıq mədənlər üçün aşağı temperatura davamlı rulonlar kimi xüsusi konfiqurasiyalar faktiki tətbiqə uyğun olaraq nəzərdən keçirilə bilər.
YUFENG, seçilmiş rulonun konveyer çərçivəsi və quraşdırma quruluşu ilə uyğunlaşdırıla bilməsi üçün müxtəlif ölçülərdə geri dönmə çarxı dəstək mötərizələrini təmin edə bilər.
Standart polad qaytarma rulonları Q235 yüksək tezlikli ERW polad borusundan istifadə edir, HDPE versiyaları isə bakirə HDPE materialından istifadə edir. Qabıq divarının qalınlığı rulonun uzunluğuna, yükə və tələb olunan struktur gücünə görə tənzimlənə bilər.
Standart konfiqurasiyalarda şaft üçün davamlı iş zamanı əyilmə və deformasiyaya qarşı müqaviməti təmin edən 45# soyuq çəkilmiş bərk yuvarlaq poladdan istifadə olunur.
Fırlanan montajda C3 təmizlikli dərin yivli rulmanlar istifadə olunur. Rulman seçimi konveyerin davamlı işləməsi zamanı fırlanma müqavimətinə, temperaturun yüksəlməsinə və xidmət müddətinə təsir göstərir.
Sızdırmazlıq strukturuna yüksək möhkəmliyə malik neylon labirint üzükləri və rulman boşluğuna daxil olan toz və suyun azaldılması üçün hava şəraitinə davamlı nitril rezin sızdırmazlıq halqaları daxil ola bilər.
Polad borular, şaftlar və podşipniklər montaj prosesinə girməzdən əvvəl nümunə götürülür və yoxlanılır. Zavod yoxlama tələblərinə cavab verməyən materiallar istehsaldan əvvəl rədd edilir.
| Performans elementi | Standart Tələb | Test Standartı |
|---|---|---|
| Fırlanma müqavimət əmsalı | ≤0,008 | ISO 15365 |
| Tozdan və Sudan Qoruma Dərəcəsi | IP65 | IP Test Standartı |
| Nominal yükün xidmət müddəti | ≥30,000 iş saatı | Zavod Sürətli Yaşlanma Testi |
| Roller Shell Konsentrikliyi | ≤0,5 mm | Dial Göstərici Testi |
| Yaşlanma Əleyhinə Zaman | ≥500 saat yüksək temperaturda yaşlanma testi | Daxili Laboratoriya Testi |
| Eksenel Statik Yük Tutumu | Deformasiya olmadan 1,5 dəfə nominal yük | Statik Təzyiq Testi |
Rolların faktiki performansı diametrdən, qabıq divarının qalınlığından, rulman növündən, sızdırmazlıq strukturundan, konveyer sürətindən, kəmər gərginliyindən, ətraf mühit şəraitindən və texniki xidmət təcrübəsindən asılıdır.
YUFENG Return Idler Roller məhsulları konveyer avadanlığı və roller performansı üçün CEMA, GB/T10595 və ISO15365 tələblərinə istinad edərək istehsal olunur.
Yeraltı mədən proqramları üçün nəzərdə tutulan geri dönmə çarxları müvafiq kömür mədəni təhlükəsizlik tələblərinə uyğun olaraq konfiqurasiya edilə bilər. Dəqiq təhlükəsizlik sənədləri seçilmiş məhsuldan və nəzərdə tutulan tətbiqdən asılıdır.
Mövcud sənədlərə məhsul və təyinat bazarına uyğun olaraq ISO9001 keyfiyyət idarəetmə sertifikatı, CE ixrac sənədləri, SGS xammalın yoxlanılması hesabatları, kömür mədənində təhlükəsizlik sınaq sənədləri və zavodun fırlanma müqaviməti və xidmət müddəti test hesabatları daxil ola bilər.
Geri dönmə çarxının dayaq mötərizəsi nəzərdə tutulmuş aralığa uyğun olaraq konveyer çərçivəsinə bərkidilir. Rolik şaftının hər iki ucu mötərizənin montaj delikləri ilə hizalanır və müəyyən edilmiş sancaqlar və ya boltlar ilə sabitlənir. Konveyer işə salınmazdan əvvəl rulon anormal müqavimət olmadan sərbəst dönməlidir.
Konveyer dəyişdirilmədən əvvəl dayandırılmalı və enerji təchizatı təcrid olunmalıdır. Şaftın kilidləmə komponentlərini sökdükdən sonra zədələnmiş geri dönmə çarxı çıxarıla və yenisi ilə əvəz edilə bilər. Konveyeri yenidən işə salmazdan əvvəl yeni rulonun çevik fırlanması yoxlanılmalıdır.
V tipli geri dönmə çarxları, kəmər izləmənin əlavə dəstək tələb etdiyi uzun məsafəli daşıma xətlərində uyğun intervallarla təşkil edilə bilər. Faktiki boşluq konveyer quruluşuna, kəmər davranışına və iş şəraitinə uyğun olaraq müəyyən edilməlidir.
Yaş və ya yapışqan materialları daşıyan konveyerlərdə kəmərin geri qaytarılmasının toplana biləcəyi spiral öz-özünə təmizləyici rulonlardan istifadə edilməlidir. Quraşdırma spiral səthin kəmərin hərəkət istiqamətinə və konveyer quruluşuna uyğun olmasını təmin etməlidir.
Yastı paralel dönmə çarxları kömür, əhəngdaşı, qum və aqreqat kimi nisbətən quru materialları daşıyan adi konveyerlər üçün uyğundur.
V tipli mərkəzləşdirici dönmə çarxları uzun konveyer xətlərinin qayıdış vuruşu zamanı təkmilləşdirilmiş kəmər izləmə tələb etdiyi yerlərdə seçilə bilər.
Özünü təmizləyən spiral dönər çarxlar nəm mədənlər, gil karxanaları və yapışqan materialın konveyer kəmərinin arxa səthinə yapışdığı digər tətbiqlər üçün uyğundur.
HDPE və ya sinklənmiş geri dönmə rulonları, iş şəraitindən asılı olaraq duz spreyinə, rütubətə və ya seçilmiş aşındırıcı mühitə məruz qalan ərazilər üçün seçilə bilər.
Titrəməni və kontakt aşınmasını azaltmaq üçün rulon və geri qayış arasında əlavə elastikliyin tələb olunduğu yerlərdə rezin diskin geri dönmə çarxları nəzərdən keçirilə bilər.

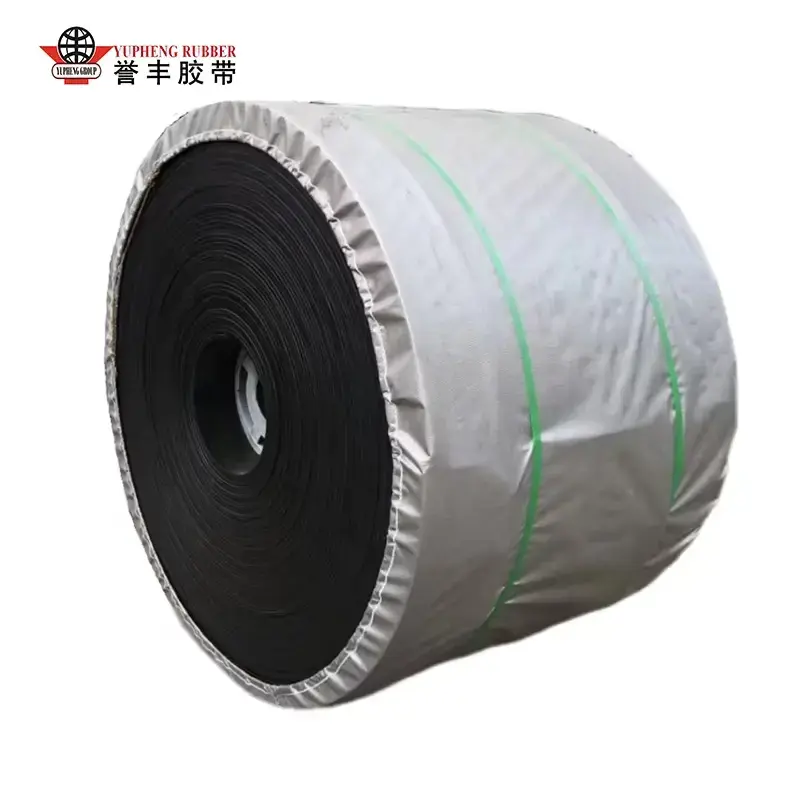

YUFENG tam toplu material daşıma sistemləri üçün Parça konveyer kəməri, polad kordon konveyer kəməri, yan divar konveyer kəməri, boru konveyer kəməri, naxışlı konveyer kəməri və kobud üst konveyer kəməri təmin edə bilər.
Dəstəkləyici məhsullara novda daşıyan avaralar, zərbə avadanlığı, öz-özünə düzülən avaralar və onların müvafiq mötərizələri və dayaq dayaqları daxildir.
Aşınmaya davamlı rezin təbəqələr, konveyer skirting rezin, vulkanizasiya təmir yapışdırıcıları və yamaq dəstləri konveyer quraşdırılması, texniki xidmət və sahə təmiri üçün təmin edilə bilər.
HDPE Su Borusu və HDPE Drenaj Borusu mədən və sənaye layihələrində köməkçi su və şlam daşıma tətbiqləri üçün təchiz edilə bilər.
Rolik diametri, divar qalınlığı, mil ölçüləri, sızdırmazlıq strukturu və digər parametrlər müştərinin iş təsvirlərinə və konveyer tələblərinə uyğun olaraq tənzimlənə bilər.
76, 89 və 108 mm-lik dönmə çarxlar polad məftillə yığıla bilər, milin hər iki ucunda qoruyucu qapaqlarla təchiz oluna bilər və beynəlxalq daşıma üçün bərk taxta qutulara qablaşdırıla bilər.
168, 194 və 219 mm-lik çarxlar taxta altlıqlarda yerləşdirilə bilər, qoruyucu plastik filmlə bükülür və səthin cızılmasını və korroziyasını azaltmaq üçün konteyner daşınması üçün təmin edilir.
Yükləmə, boşaltma və daşınma zamanı səthin toqquşmasını və zədələnməsini azaltmaq üçün HDPE rulonları köpük və ya digər yastıqlama materialları ilə ayrıla bilər.
Qaytarma rulonları tövsiyə olunan yığma hündürlüyü 1,2 m-dən çox olmayan altlıqlarda üfüqi şəkildə saxlanmalıdır. Açıq havada saxlandıqda suya davamlı brezentdən istifadə edilməli və yağış suyuna uzun müddət məruz qalmamaq lazımdır.
Konveyer kəmərinin enini və mövcud çərçivə ölçülərini təmin edin ki, müvafiq rulonun uzunluğu, şaftın konfiqurasiyası və mötərizə ölçüsü təsdiq olunsun.
Düz, V tipli, spiral, HDPE və rezin diskli geri dönmə rulonları kəmər izləmə tələblərinə, materialın yapışmasına, rütubət və korroziya şərtlərinə uyğun olaraq seçilməlidir.
Mina, liman, kimyəvi və ya digər iş mühitləri, o cümlədən rütubət, duz spreyi, kimyəvi təsir və temperatur şəraiti haqqında məlumat verin. Bu, müvafiq qabıq materialını və səth müalicəsini təyin etməyə kömək edir.
Yaş gil, palçıq və ya yapışqan material kəmərin geri tərəfində qalmağa meylli olduqda, material yığılmasını azaltmaq üçün spiral özünü təmizləyən geri dönmə çarxı nəzərdən keçirilə bilər.
Kəmər sapmasına meylli uzun məsafəli konveyer xətləri üçün V tipli mərkəzləşdirici dönmə çarxları geri tərəfin düzülməsinin bir hissəsi kimi qiymətləndirilə bilər.
Dəqiq qiymət təklifi üçün uyğun konveyer kəmərinin eni, diyircəyin xarici diametri, düz, V tipli, spiral və ya HDPE kimi geri dönən avara növünü, iş mühitini, material xüsusiyyətlərini, ümumi sifariş miqdarını və hədəf çatdırılma portunu təmin edin.
YUFENG texniki mühəndisləri faktiki konveyer sisteminə uyğun olaraq müvafiq rulonun diametrini, qabıq materialını, rulman konfiqurasiyasını, sızdırmazlıq strukturunu və dəstəkləyici mötərizəni qiymətləndirə bilər.
