Mədənçıxarma və Karxana Konveyer Sistemləri üçün Impact Avara Roller Fabriki Birbaşa Təchizat

YUFENG Zərbəli Avara RollerBufer boşqab və ya amortizator konveyer diyircəyi kimi də tanınır, toplu materiallar konveyer kəmərinə düşdükdə yaranan təsiri udmaq üçün lent konveyerlərinin qidalanma və boşalma nöqtələrində quraşdırılır. Rolik zərbə qüvvələrini paylamaq və konveyer kəməri və dayaq strukturunda cəmlənmiş gərginliyi azaltmaq üçün polad və ya HDPE qabığını elastik rezin və ya poliuretan tampon komponentləri ilə birləşdirir.

YUFENG mədən, sement, məcmu, liman, kimya və kömür emalı sistemləri üçün seqmentli rezin üzük, ayrılmaz PU geriləmə, HDPE, nov zərbə, sinklənmiş və alov gecikdirən antistatik təsirli boşqablar təqdim edir. Rolların diametri, tampon materialı, rezin halqa qalınlığı, sərtlik, sızdırmazlıq strukturu və rulman konfiqurasiyası kəmər eni, material parçasının ölçüsü, düşmə hündürlüyü və iş mühitinə görə seçilə bilər.

Bufer strukturuna görə növlər

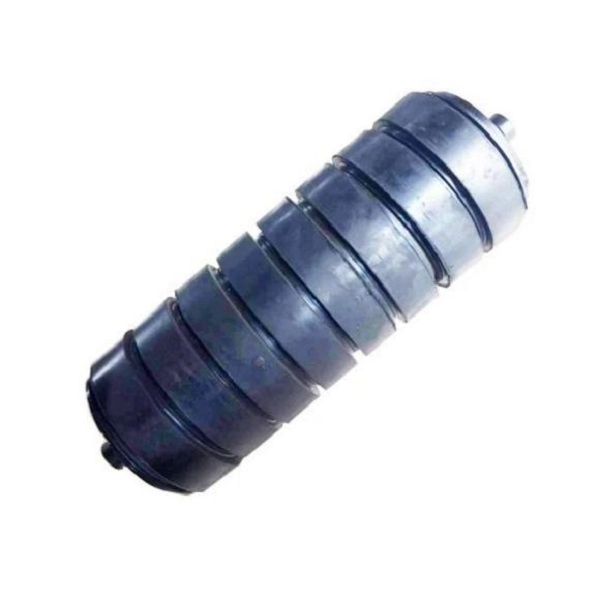

Seqmentləşdirilmiş Rezin Üzük Zərbəli Avara

Seqmentlərə bölünmüş rezin üzük zərbə avara çarxı gövdəsi ətrafında düzülmüş çoxsaylı müstəqil elastik rezin halqalardan ibarətdir. Ayrı-ayrı həlqə quruluşu fərdi zədələnmiş halqanın tam silindiri əvəz etmədən dəyişdirilməsinə imkan verir ki, bu da onu ümumi mədən, karxana və orta təsirli yükləmə stansiyaları üçün uyğun edir.

İnteqral PU geridə qalan təsir boşqab

İnteqral PU təsirli avara çarxın ətrafında davamlı poliuretan tampon təbəqəsindən istifadə edir. Bir parça konstruksiya halqanın yerdəyişməsini azaldır və böyük material topakları, daha böyük düşmə hündürlükləri və təkrarlanan ağır təsirləri əhatə edən tətbiqlər üçün aşınma müqavimətini təmin edir.

HDPE Shell Impact Idler

HDPE təsirli avara korroziyalı mühitlər üçün uyğun tampon quruluşu olan plastik rulon qabığından istifadə edir. Onun qeyri-metal səthi adi polad pasdan qoruyur və sahil limanları, kimya zavodları və digər duz-duman və ya rütubətə məruz qalan yükləmə sahələri üçün nəzərdə tutula bilər.

Rolik növü	Əsas Xüsusiyyət	Tətbiq olunan iş şəraiti
Seqmentləşdirilmiş Rezin Üzük Zərbəli Avara	Yüksək zərbə udma və dəyişdirilə bilən fərdi üzüklər	Ümumi mədən və karxana orta təsirli yükləmə məntəqələri
İnteqral PU geridə qalan təsir boşqab	Sabit yerləşdirmə ilə aşınmaya davamlı bir parça tampon təbəqəsi	Yüksək damcı və ağır parça material yükləmə sahələri
HDPE Shell Impact Idler	Passız və seçilmiş aşındırıcı mühitlərə davamlıdır	Sahil limanları və kimya zavodunun yükləmə sahələri

Müxtəlif konveyer bölmələri üçün konfiqurasiyalar

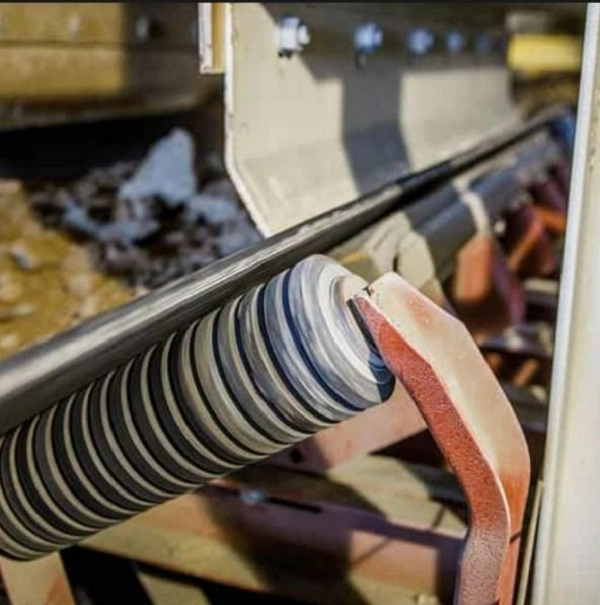

Seqmentləşdirilmiş Rezin Üzük Zərbəli Avara Roller

Çoxsaylı müstəqil rezin üzüklər yükləmə nöqtəsində paylanmış elastik tamponlama təmin edir. Üzük zədələndikdə və ya köhnəldikdə, dəyişdirilə bilən üzük quruluşu tam rulon qurğusunun dəyişdirilməsi ilə müqayisədə texniki xidməti asanlaşdıra bilər.

İnteqral İB Geriləmə Təsirli Avara Roller

Davamlı İB xarici təbəqəsi vahid zərbə tamponlama səthi təmin edir və təkrar konsentrasiyalı təsir yaradan böyük parça materiallar üçün uyğundur. Onun bir parça konstruksiyası ayrı halqalarla baş verə biləcək yanal hərəkətin qarşısını alır.

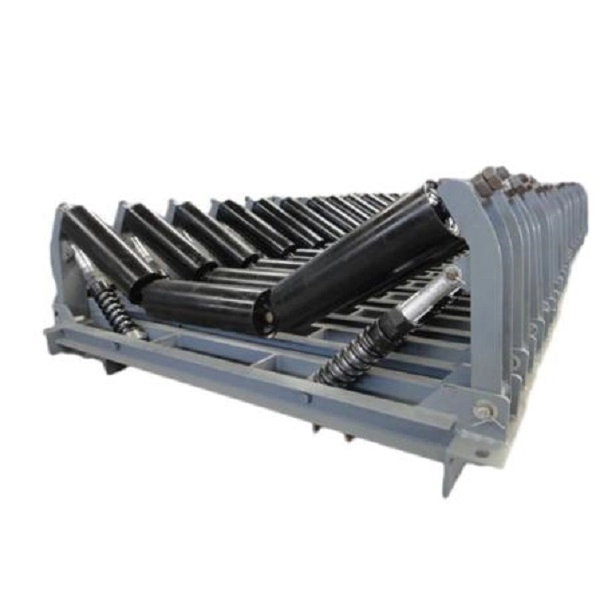

Trough Impact Idler Group

30°, 35° və ya 45° üç diyircəkli nov zərbə düzümü dəstəklənən kəmər sahəsini artırır, eyni zamanda materialın təsirini çoxlu diyircəkli mövqelərə paylayır. Böyük miqdarda toplu materialları idarə edən geniş və ağır yük daşıyan konveyer kəmərləri üçün uyğundur.

İsti Daldırma Sinklənmiş Zərbəli Avara

Sinklənmiş polad səth açıq havada və rütubətli yükləmə sahələri üçün əlavə korroziyadan qorunma təmin edir. O, açıq havada olan anbarlarda, aqreqat zavodlarında və rulonun atmosfer rütubətinə məruz qaldığı digər yerlərdə istifadə edilə bilər.

HDPE Korroziyaya Qarşı Təsirli Avara Roller

HDPE qabığı metal səthin pasını aradan qaldırır və duz spreyi, rütubət və ya seçilmiş kimyəvi mühitin adi polad rulonlara təsir göstərə biləcəyi yerlərdə seçilə bilər. Sahil sahilləri və kimyəvi material yükləmə stansiyaları üçün uyğundur.

Alov Gecikdirici Antistatik Zərbəli Avara

Bu konfiqurasiya tətbiq olunan yeraltı kömür mədəninin yükləmə sahələri üçün alov gecikdirici xüsusiyyətlərə malik keçirici tampon materialını birləşdirir. Xüsusi rulon və dayaq sistemi şaxtanın tətbiq olunan təhlükəsizlik tələblərinə uyğun seçilməlidir.

Spesifikasiyalar

Rolik diametri

YUFENG, 76, 89, 108, 114, 133, 168, 194 və 219 mm-lik standart zərbə avarasının xarici diametrlərini təmin edir. Diametr seçimində kəmər eni, kəmər sürəti, zərbə yükü və konveyer çərçivəsinin dizaynı nəzərə alınmalıdır.

Uyğun konveyer kəmərinin eni

Roller seriyası təqribən 500-2400 mm olan konveyer eni ilə uyğunlaşdırıla bilər. Rolik uzunluğu, şaft ölçüləri və tampon quruluşu konveyer quruluşuna uyğun olaraq fərdiləşdirilə bilər.

Tampon halqasının qalınlığı və sərtliyi

Rezin və ya PU tampon komponentlərinin qalınlığı və sərtliyi material parçasının ölçüsünə, düşmə hündürlüyünə və gözlənilən təsir intensivliyinə görə tənzimlənə bilər.

Konveyer çərçivəsinin uyğunluğu

YUFENG Impact Idler Rollers DTII, TD75 və CEMA tipli konveyer çərçivələri üçün konfiqurasiya edilə bilər. Mövcud çərçivə təsvirləri və ya rulon ölçüləri dəyişdirmə və layihə uyğunluğu üçün təmin edilə bilər.

Zərbə udma və rulon dizaynı

Elastik tampon təbəqəsi

Rezin və ya poliuretan tampon təbəqəsi, toplu material kəmərin üzərinə düşəndə elastik deformasiyanı təmin edərək, zərbə enerjisinin kəmər karkasına və dayaq strukturuna birbaşa ötürülməsini azaldır.

Paylanmış Təsir Dəstəyi

Yükləmə sahəsi boyunca bir neçə zərbə çarxının istifadəsi bütün yükü bir nöqtədə cəmləşdirmək əvəzinə təsir gücünü paylayır. Roliklərin sayı və məsafəsi materialın çəkisinə, düşmə hündürlüyünə və konveyerin dizaynına uyğun olaraq müəyyən edilməlidir.

Rolik konsentrikliyi

Boru və şaftın dəqiq emal edilməsi ağır yük altında rulonun sabit fırlanmasını saxlamağa kömək edir. YUFENG istinad edilən standart konfiqurasiya üçün ≤0,5 mm roller qabığının konsentrikliyini təyin edir.

Rulman mühafizəsi

Çoxmərhələli labirint və rezin kontakt sızdırmazlıq sistemləri toplu yükləmə stansiyalarında istismar zamanı podşipnik boşluğunu toz, su və materialın çirklənməsindən qorumağa kömək edir.

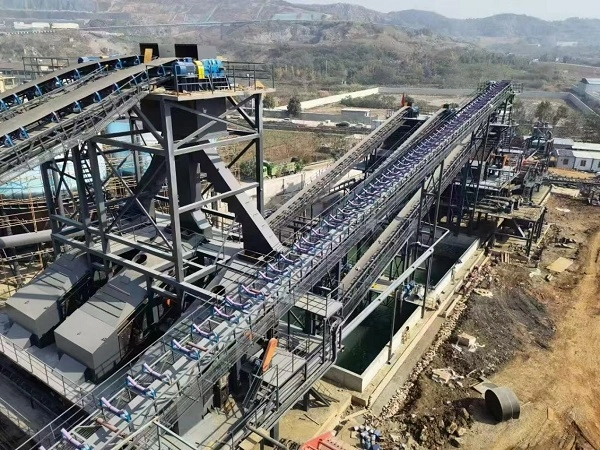

Fərdiləşdirmə Seçimləri

Tampon materialı

YUFENG təsir, aşınma və korroziya tələblərinə uyğun olaraq təbii rezin bufer halqaları, ayrılmaz PU poliuretan təbəqələri və HDPE əsaslı konfiqurasiyaları təmin edir.

Rolik qabığın materialı

Q235 karbon polad və 304 paslanmayan polad qabıq variantları mövcuddur. HDPE qabıq konfiqurasiyaları korroziyaya həssas mühitlər üçün də seçilə bilər.

Səthi müalicə

Polad diyircəkli qabıqlar üçün elektrostatik örtük və isti daldırma sinkləmə mövcuddur, PU və ya rezin xarici konstruksiyalar isə seçilmiş təsir konfiqurasiyasına uyğun olaraq təmin edilə bilər.

Sızdırmazlıq sistemi

İki və ya üçlü kompozit neylon labirint sızdırmazlıq konstruksiyaları, rulman qurğusunun ətrafında toz və sudan qorunmağı yaxşılaşdırmaq üçün rezin kontakt möhürləri ilə konfiqurasiya edilə bilər.

Rulman Konfiqurasiyası

Yerli yüksək dəqiqlikli podşipniklər və ya idxal edilmiş SKF/FAG C3 klirensli rulmanlar davamlı əməliyyat tələblərinə və müştərinin spesifikasiyasına uyğun olaraq seçilə bilər.

Xüsusi Ətraf Mühit Konfiqurasiyası

Aşağı temperatura davamlı və ya alov gecikdirən antistatik tampon materialları tələb olunan iş şəraitinə uyğun olaraq soyuq bölgə və yeraltı mədən işlərində tətbiq oluna bilər.

Materiallar və Keyfiyyətə Nəzarət

Roller Shell

Standart polad zərbə boşqabları Q235 yüksək tezlikli ERW polad borudan istifadə edir, HDPE modelləri isə bakirə HDPE materialından istifadə edir. Qabıq ölçüləri və divar qalınlığı müəyyən edilmiş zərbə yükünə uyğunlaşdırıla bilər.

Rolik mil

Mil, təkrarlanan təsir və radial yüklər altında əyilmə müqavimətini təmin edən standart konfiqurasiyada 45# soyuq çəkilmiş bərk yuvarlaq poladdan istifadə edir.

Tampon materialı

Yüksək elastik təbii kauçuk və ya aşınmaya davamlı poliuretan xammalı tələb olunan zərbə udma və aşınma performansına uyğun olaraq seçilir.

Rulman

C3 boşluqlu dərin yivli rulmanlar diyircəkli montaj üçün fırlanan dəstəyi təmin edir. Rulman seçimi işləmə müqavimətinə, istilik istehsalına və xidmət müddətinə təsir göstərir.

Sızdırmazlıq komponentləri

Rulman boşluğunu toz və nəmdən qorumaq üçün yüksək möhkəmliyə malik neylon labirint üzükləri və hava şəraitinə davamlı nitril rezin möhürlərdən istifadə olunur.

Daxil olan materialın yoxlanılması

Polad borular, vallar, podşipniklər və tampon materialları montaj emalatxanasına daxil edilməzdən əvvəl tətbiq olunan fırlanma, ölçü, köhnəlmə və zərbə ilə əlaqəli xüsusiyyətlər üçün nümunə götürülür.

Performans Göstəriciləri

Performans elementi	Standart Tələb	Test Standartı
Fırlanma müqavimət əmsalı	≤0,008	ISO 15365
Tozdan və Sudan Qoruma Dərəcəsi	IP65	IP Test Standartı
Nominal yükün xidmət müddəti	≥30,000 iş saatı	Zavod Sürətli Yaşlanma Testi
Roller Shell Konsentrikliyi	≤0,5 mm	Dial Göstərici Testi
Rezin tampon halqasının aşınma itkisi	≤1,0 sm³/1,61 km	ISO 4649
Yaşlanma Əleyhinə Zaman	≥500 saat yüksək temperaturda yaşlanma testi	Daxili Laboratoriya Testi

Faktiki zərbə udma, xidmət müddəti və yükləmə qabiliyyəti rulonun diametrindən, tampon materialından, sərtliyindən, kəmərin enindən, material parçasının ölçüsündən, düşmə hündürlüyündən, daşıma sürətindən və iş mühitindən asılıdır.

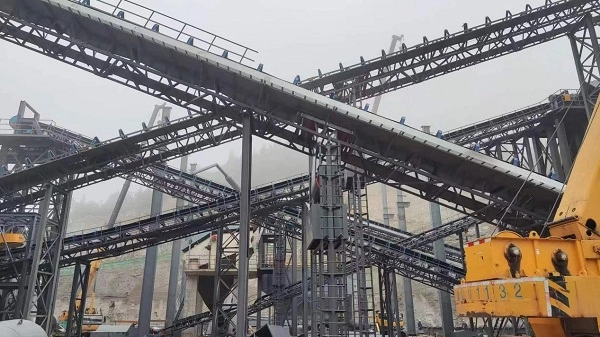

Quraşdırma və Dəyişdirmə

Yeni qidalanma çərçivəsinin quraşdırılması

Zərbəli avara dayaq çərçivəsi nəzərdə tutulmuş boşluq mövqeyində sabitlənmişdir. Rolik milin hər iki ucu dəstək mötərizələri ilə hizalanır və müəyyən edilmiş sancaqlar və ya boltlar ilə kilidlənir. Konveyer işə salınmazdan əvvəl tam qrup sərbəst şəkildə fırlanmalıdır.

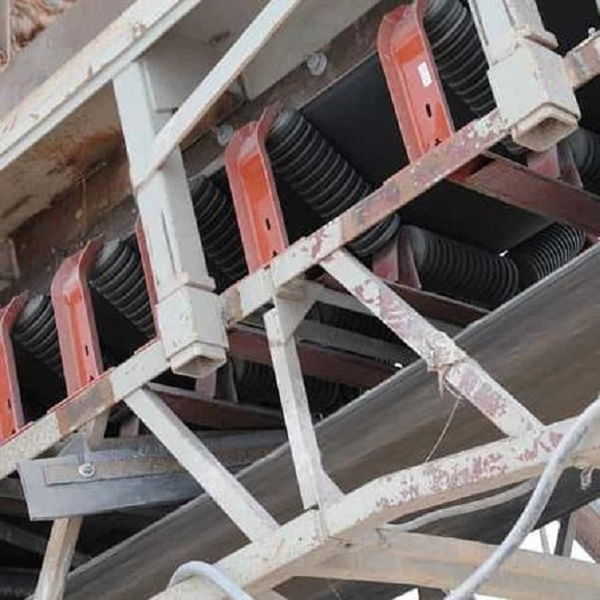

Impact Idler Group Aranjmanı

Yüksək damcılı sarsıdıcı qidalanma məntəqələri üçün konsentrasiya edilmiş material təsirini paylamaq üçün yükləmə sahəsindən təxminən 5 m məsafədə təqribən üç-beş qrup zərbə boşqabları yerləşdirilə bilər. Konveyerin konstruksiyasına uyğun olaraq dəqiq tənzimləmə müəyyən edilməlidir.

Bufer halqasının dəyişdirilməsi

Seqmentli rezin-halqa konfiqurasiyaları üçün, silindir quruluşu icazə verdikdə zədələnmiş fərdi bufer halqası dəyişdirilə bilər. Rolik borusu, şaft və ya rulman zədələnibsə, tam rulon qurğusu dəyişdirilməlidir.

Dəyişdirmə zamanı təhlükəsizlik

Zərbəli avara təmir etməzdən əvvəl konveyer dayandırılmalı və enerji mənbəyindən təcrid olunmalıdır. Quraşdırıldıqdan sonra avadanlığı yenidən işə salmazdan əvvəl rulonun fırlanması, şaftın kilidlənməsi və kəmərin hizalanması yoxlanılmalıdır.

Yükləmə şərtlərinə görə tətbiqlər

Crusher Qidalanma Nöqtələri

Zərbəli boşqablar adətən iri daşların və ya filizlərin əhəmiyyətli hündürlükdən düşə və konveyer kəmərinə konsentrasiyalı təsir yarada biləcəyi sındırıcıların boşaldılması nöqtələrinin altında quraşdırılır.

Mədən və karxana

Seqmentli rezin və İB təsirli boşqablar filiz, aqreqat və daşla işləmə sistemləri üçün material parçalarının ölçüsünə, yükləmə hündürlüyünə və konveyer tutumuna görə seçilə bilər.

Sement və Aqreqat Zavodları

Zərbəli rulon qrupları əhəngdaşı, klinker, çınqıl və əzmə və ya süzmə avadanlığından digər toplu materialları qəbul edən konveyer hissələrini dəstəkləyə bilər.

Sahilboyu və Kimyəvi Yükləmə Sahələri

Duz spreyi, rütubət və ya seçilmiş kimyəvi mühit adi polad komponentlər üçün korroziya riski yaratdığı hallarda HDPE təsirli boşqablar hesab edilə bilər.

Yeraltı Mədən

Konveyer sisteminin müvafiq mina təhlükəsizliyi tələblərinə cavab verməli olduğu yeraltı yükləmə məntəqələri üçün tətbiq olunan alov gecikdirən və antistatik təsirə malik avara konfiqurasiyaları təmin edilə bilər.

Standartlar və Keyfiyyət Sənədləri

Konveyer Sənaye Standartları

YUFENG Impact Idler Rollers konveyer avadanlığı və roller performansı üçün CEMA, GB/T10595 və ISO15365 tələblərinə əsasən istehsal olunur.

Təhlükəsizlik Tələbləri

Yeraltı mədən proqramları üçün rulonlar müvafiq kömür mədənində təhlükəsizlik tələblərinə uyğun olaraq konfiqurasiya edilə bilər. Tətbiq olunan sertifikatlaşdırma xüsusi məhsul strukturundan və layihə tələblərindən asılıdır.

İxrac sənədləri

Mövcud sənədlərə məhsulun konfiqurasiyasına uyğun olaraq ISO9001 keyfiyyət idarəetmə sertifikatı, CE ixrac sənədləri, SGS xammalın yoxlanılması hesabatları, kömür mədənində təhlükəsizlik test sənədləri və zavodun zərbəyə davamlılığı və xidmət müddəti sınaq hesabatları daxil ola bilər.

Uyğun Konveyer Sistemi Məhsulları

Konveyer kəmər seriyası

YUFENG parça konveyer kəməri, polad şnurlu konveyer kəməri, yan divar konveyer kəməri, boru konveyer kəməri, naxışlı konveyer kəməri və kobud üst konveyer kəmərini tam toplu materialların daşınması sistemləri üçün təmin edə bilər.

Digər konveyer rulonları

Dəstəkləyici çarxlara novda daşıyan avaralar, geri dönən avaralar, öz-özünə düzülən avaralar və müxtəlif konveyer bölmələri üçün müvafiq dayaq dayaqları daxildir.

Rezin Aksesuarlar

Quraşdırma və texniki xidmət üçün aşınmaya davamlı rezin təbəqələr, konveyer skirting rezinləri, vulkanizasiya təmiri üçün yapışdırıcılar və yamaq dəstləri verilə bilər.

HDPE boru kəməri seriyası

HDPE Su Borusu və HDPE Drenaj Borusu dağ-mədən və sənaye layihələrində köməkçi su və şlam daşınması üçün təchiz oluna bilər.

Xüsusi emal

Rolik diametri, qabıq divarının qalınlığı, tampon sərtliyi, rezin halqa ölçüləri və sızdırmazlıq strukturu müştərinin iş təsvirlərinə və təsir şəraitinə uyğun olaraq tənzimlənə bilər.

Qablaşdırma və Saxlama

Kiçik diametrli zərbə silindrləri

76, 89 və 108 mm-lik zərbə çarxları polad məftillə yığıla bilər, şaftın hər iki ucunda qoruyucu qapaqlarla təchiz oluna və daşınmaq üçün bərk taxta qutulara yığıla bilər.

Böyük Ağır Zərbəli Rollerlər

168, 194 və 219 mm-lik zərbə çarxları taxta altlıqlarda yerləşdirilə bilər, konteyner daşınması zamanı səthin zədələnməsini və hərəkətini azaltmaq üçün plastik filmlə qorunur və bərkidilir.

HDPE Zərbəli Avaralar

Yükləmə və boşaltma zamanı toqquşmanın və səthin zədələnməsinin qarşısını almaq üçün HDPE zərbə silindrləri köpük və ya digər yastıqlama materialları ilə ayrıla bilər.

Saxlama Tələbləri

Zərbə çarxları 1,2 m-dən çox olmayan yığma hündürlüyü olan altlıqlarda üfüqi şəkildə saxlanmalıdır. Rezin və PU tampon komponentləri uzun müddətli birbaşa günəş işığından, yüksək temperaturdan, yağış suyundan və materialın yaşlanmasını sürətləndirə biləcək digər şərtlərdən qorunmalıdır.

Düzgün Təsirli Avara Rolunu Necə Seçmək olar

Material Düşmə Hündürlüyü

Materialın düşmə hündürlüyü mühüm parametrdir, çünki daha yüksək düşmə məsafələri daha çox təsir enerjisi yaradır. Tampon materialı və zərbə çarxının quruluşu faktiki yükləmə hündürlüyünə uyğun seçilməlidir.

Materialın parça ölçüsü

Böyük və iti topaqlı materiallar daha güclü zərbə udma tələb edir və standart rulonlara nisbətən İB və ya gücləndirilmiş rezin təsir strukturları üçün daha uyğun ola bilər.

Konveyer kəmərinin eni

Konveyer kəmərinin enini və mövcud çərçivə ölçülərini təmin edin ki, rulonun uzunluğu, diametri, mil konfiqurasiyası və dəstək strukturu düzgün uyğunlaşdırıla bilsin.

İş mühiti

Karbon polad, sinklənmiş polad, paslanmayan polad, HDPE və ya xüsusi tampon materialları seçərkən rütubət, duz spreyi, kimyəvi təsir, açıq quraşdırma və temperatur nəzərə alınmalıdır.

Tələb olunan Baxım Metodu

Dəyişdirilə bilən tampon üzüklərə üstünlük verildiyi yerlərdə seqmentləşdirilmiş rezin üzük dizaynları nəzərdən keçirilə bilər, eyni zamanda davamlı aşınmaya davamlı xarici təbəqə tələb olunduqda ayrılmaz İB konfiqurasiyaları daha uyğun ola bilər.

Təsirə məruz qalan Roller Sitatını tələb edin

Tələb olunan Texniki Parametrlər

Dəqiq fabrik kotirovkası üçün uyğun konveyer kəmərinin enini, diyircəyin xarici diametrini, təsir boşqabının tipini, materialın düşmə hündürlüyünü, material parçasının ölçüsünü, iş mühitini, ümumi sifariş miqdarını və hədəf çatdırılma portunu təmin edin.

YUFENG texniki mühəndisləri yükləmə şərtlərinə görə müvafiq rulonun diametrini, qabıq materialını, tampon quruluşunu, rulmanını, sızdırmazlıq sistemini və dəstək çərçivəsini qiymətləndirə bilər.
