Konveyer Sistemləri üçün Yüksək Performanslı Daşıyan Avara Roller

YUFENG Avara Rolik daşıyannov daşıyıcı diyircəkli və ya konveyer daşıyıcısı kimi də tanınır, kəmər konveyerinin yuxarı material daşıyan hissəsində quraşdırılmış əsas dəstəkləyici komponentdir. O, yüklənmiş konveyer kəmərini dəstəkləyir, dizayn edilmiş eniş profilini saxlayır, kəmərin əyilməsini azaldır və davamlı daşınma zamanı toplu materialların mərkəzdə saxlanmasına kömək edir.

Daşıyan avara polad və ya HDPE diyircəkli qabıqdan, bərk mildən, dəqiq dərin yivli rulmandan və çoxqatlı möhürləmə sistemindən yığılmışdır. YUFENG, mədənçilik, sement, limanlar, istilik enerjisi, kimyəvi və digər toplu daşıma tətbiqləri üçün karbon polad, sinklənmiş, HDPE, PU geridə qalan, özünü düzəldən və spiral daşıyan avaralar təmin edir.

Mövcud diyircəkli diametrlərə 76, 89, 108, 114, 133, 168, 194 və 219 mm, rulonun uzunluğu, divar qalınlığı, rulman konfiqurasiyası və konveyer cizgilərinə və iş şəraitinə uyğun olaraq fərdiləşdirilə bilən səth müalicəsi daxildir.

Shell Materialına görə növlər

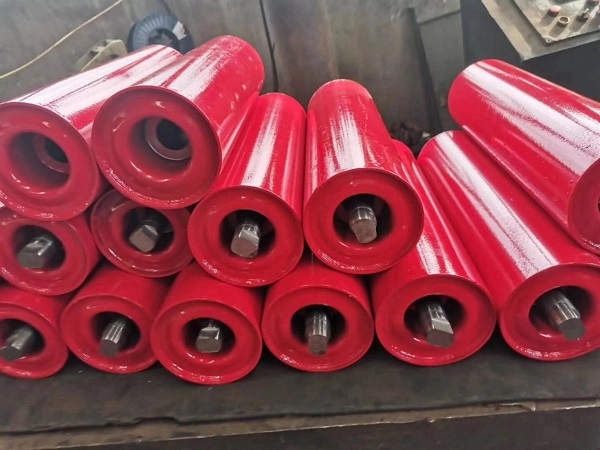

Karbon Polad Daşıyan Avara

Karbon polad daşıyan avaralar adi ağır konveyer sistemləri üçün yüksək yükləmə qabiliyyəti, struktur gücü və zərbəyə davamlılıq təmin edir. Onlar mədən, sement zavodları, istilik elektrik stansiyaları, aqreqatlar və digər toplu materialların daşınması üçün uyğundur.

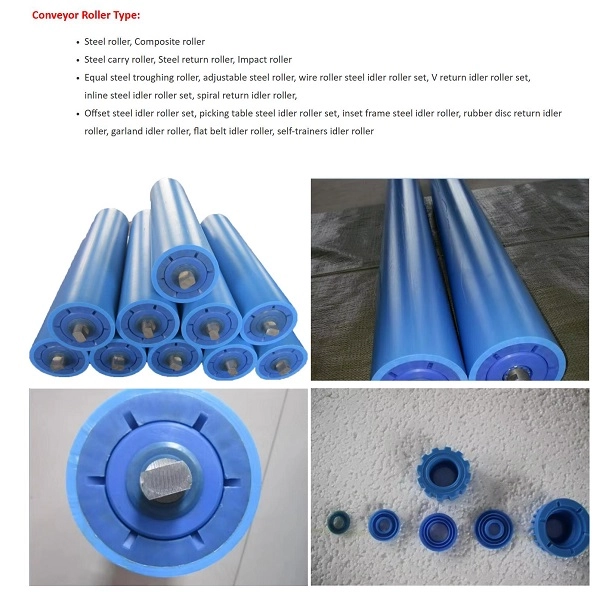

HDPE Daşıyan Avara

HDPE daşıyan boş maşınlarda adi polad rulonlar kimi paslanmayan yüksək sıxlıqlı polietilen qabıq istifadə olunur. Onlar rütubətə, duz spreyinə və seçilmiş turşu və ya qələvi mühitə qarşı müqavimət göstərir, bu da onları sahil limanları, kimya zavodları və rütubətli açıq mədən mühitləri üçün uyğun edir.

PU Lagging Daşıyan Avara

İB geridə qalan yük maşınları yüksək yüklənmə yerlərində material təsirinin bir hissəsini udmaq üçün elastik poliuretan xarici təbəqədən istifadə edir. Onlar xüsusilə iri və ya iti materialların konveyer kəmərinə konsentrasiyalı təsir yarada bildiyi sarsıdıcı qidalanma bölmələri üçün uyğundur.

Rolik növü	Əsas Xüsusiyyət	Tətbiq olunan iş şəraiti
Karbon Polad Daşıyan Avara	Yüksək yükləmə qabiliyyəti, güclü təsir müqaviməti və sabit qiymət	Mədən, sement zavodları, istilik enerjisi və ağır yük daşımaları
HDPE Daşıyan Avara	Passız, turşuya və qələvilərə davamlı, aşağı səs-küy	Sahil limanları, kimya zavodları və rütubətli duz-duman mühitləri
PU Lagging Daşıyan Avara	Zərbə udma və kəmərdən qorunmaq üçün elastik xarici təbəqə	Kırıcının qidalanması və yüksək təsirli boşluq bölmələri

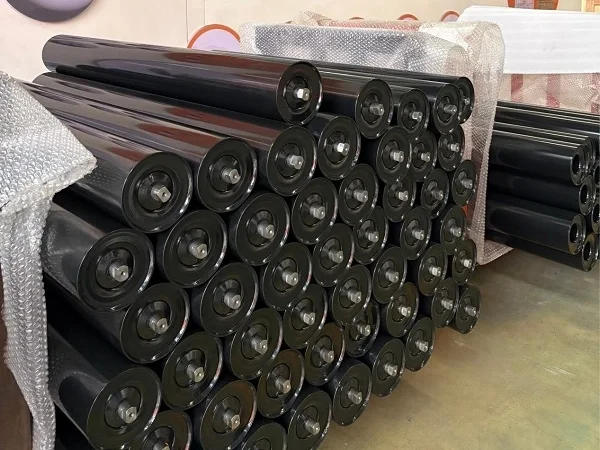

Müxtəlif konveyer bölmələri üçün konfiqurasiyalar

Çuxurda Daşıyan Avara Roller

Üç diyircəkli nov quruluşu kəmər konveyerinin yuxarı yüklənmiş hissəsi üçün ən çox istifadə edilən daşıma boşqab konfiqurasiyasıdır. Mövcud eniş bucaqlarına 30°, 35° və 45° daxildir ki, bu da kəmərin daha dərin daşıma qabığı yaratmasına və onun effektiv material tutma qabiliyyətini artırmasına imkan verir.

PU geridə qalan zərbə daşıyan avara çarxı

İB tampon üzükləri böyük parça materialların konveyerə düşməsi zamanı yaranan təsiri azaltmaq üçün rulon gövdəsinin ətrafına sarılır. Konveyer kəmərinin zədələnməsini azaltmaq üçün çarx adətən sarsıdıcı qidalanma və digər yüksək damcı yükləmə nöqtələrinin ətrafında quraşdırılır.

Öz-özünə düzülən daşıma çarxı

Öz-özünə düzülən daşıyıcı avara əməliyyat zamanı kəmər sapmasını düzəltməyə kömək edən şaquli istiqamətləndirici rulonlarla təchiz edilmişdir. O, uzun məsafəli konveyer xətlərində istifadə olunur, burada kəmər izlənilməsi kənar aşınmanı, material sızmasını və qeyri-sabit nəqli azaltmaq üçün vacibdir.

Sinklənmiş Pas Əleyhinə Daşıyan Avara Rolik

Rolik qabığı nəmə və atmosfer korroziyasına qarşı müqaviməti artırmaq üçün isti daldırma sinklənmiş səth müalicəsi alır. Bu konfiqurasiya rütubətli şəraitə məruz qalan açıq anbarlar, açıq havada material saxlama və daşıma sistemləri üçün uyğundur.

HDPE Korroziyaya Qarşı Daşıyan Avara Rolik

HDPE qabığı adi polad pasın qarşısını alan və seçilmiş korroziyalı mühitlərə müqavimət göstərən qeyri-metal səth təmin edir. Sahil sahilləri, kimya zavodları və duz spreyi və ya kimyəvi təsirin adi polad rulonların xidmət müddətini qısalda biləcəyi digər yerlər üçün uyğundur.

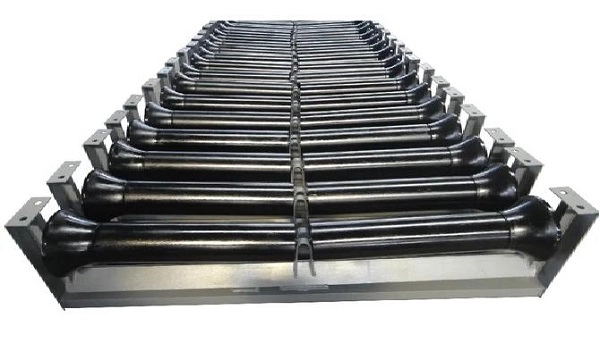

Spiral Yapışmaya Qarşı Daşıyan Avara Rolik

Spiral səth yapışqan gil, yaş qum və konveyer kəmərinə yapışan digər materialı çıxarmağa kömək etmək üçün spiral qabarıq strukturdan istifadə edir. Bu dizayn rulonun ətrafında material yığılmasını azaltmağa kömək edir və nəm daşıma şəraitində rulonun tıxanması riskini azalda bilər.

Spesifikasiyalar

Rolik diametri

YUFENG 76, 89, 108, 114, 133, 168, 194 və 219 mm standart xarici diametrləri təmin edir. Müvafiq diametr kəmər eninə, kəmər sürətinə, yükə və konveyer quruluşuna görə seçilməlidir.

Uyğun konveyer kəmərinin eni

Daşıyan avara diapazonu təqribən 500-2400 mm-lik konveyer eni ilə uyğunlaşdırıla bilər. Rolik uzunluğu və şaft ölçüləri konveyer çərçivəsinə və dəstəkləyici braketə uyğun olaraq fərdiləşdirilə bilər.

Konveyer çərçivəsinin uyğunluğu

YUFENG Carrying Idler Roller məhsulları ümumi DTII, TD75 və CEMA tipli konveyer çərçivə quruluşları ilə uyğunluq üçün nəzərdə tutulmuşdur. Dəqiq ölçülər toplu istehsaldan əvvəl müştərinin mövcud çərçivə rəsminə uyğun olaraq təsdiqlənməlidir.

Kəmər Uyğunluğu

Rollerlər struktur tələblərinə və kəmər eninə görə Parça Konveyer Kəmər, Polad Kordon Konveyer Kəmər, Yan Divar Konveyer Kəmər və Boru Konveyer Kəmər sistemləri ilə uyğunlaşdırıla bilər.

Material və Səthi Müalicə Seçimləri

Rolik qabığın materialı

Mövcud qabıq materiallarına Q235 karbon poladı, HDPE və 304 paslanmayan polad daxildir. Karbon polad ümumi ağır yük tətbiqləri, korroziyaya həssas mühitlər üçün HDPE və artan korroziya müqaviməti tələb edən tətbiqlər üçün paslanmayan polad üçün nəzərdə tutulub.

Səthi müalicə

Səth seçimlərinə elektrostatik toz örtük, isti daldırma sinkləmə və tam PU geriləmə daxildir. Müvafiq müalicə rütubət, korroziya, təsir və material xüsusiyyətlərinə görə seçilməlidir.

Rulman Konfiqurasiyası

YUFENG, əməliyyat tələblərinə və layihənin spesifikasiyasına uyğun olaraq yerli yüksək dəqiqlikli rulmanlar və ya idxal edilmiş SKF və FAG C3 təmizlikli rulmanlar təmin edə bilər.

Sızdırmazlıq strukturu

İki və ya üçlü kompozit sızdırmazlıq konstruksiyaları toz və suyun daşıyıcı boşluğuna daxil olmasını məhdudlaşdırmaq üçün çoxkanallı neylon labirint möhürləri və rezin təmas möhürlərindən istifadə etməklə konfiqurasiya edilə bilər.

Xüsusi iş şəraiti

Yeraltı mədən işləri üçün alov gecikdirən və antistatik daşıyıcı silindrlər və ya şimal açıq mədənləri üçün aşağı temperatura davamlı silindrlər kimi xüsusi konfiqurasiyalar tətbiqə uyğun olaraq müzakirə edilə bilər.

Dəstəkləyici Aksesuarlar

Rolik ölçülərinə və konveyer çərçivəsinin dizaynına uyğun olaraq uyğun daşıyıcı mötərizələr və konveyer dayaq çərçivələri təchiz oluna bilər.

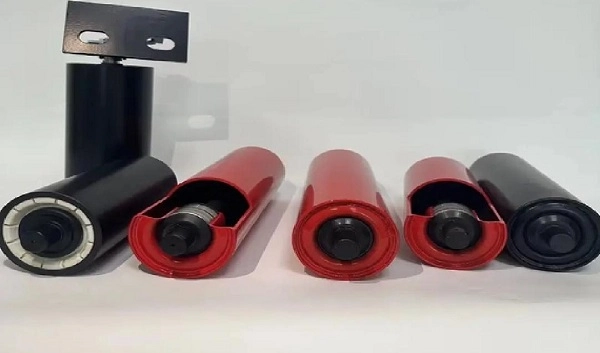

Struktur və xammal

Roller Shell

Standart polad rulonlarda Q235 yüksək tezlikli ERW polad boru istifadə olunur, HDPE versiyalarında isə bakirə HDPE materialı istifadə olunur. Qabıq ölçüləri və divar qalınlığı tələb olunan yükə və rulonun uzunluğuna görə tənzimlənə bilər.

Rolik mil

Rolikli mil davamlı radial və eksenel yükləmə altında əyilmə müqavimətini təmin edən 45# soyuq çəkilmiş bərk yuvarlaq poladdan istifadə edir. Şaftın diametri və son konfiqurasiyası dəstəkləyici mötərizə ilə uyğunlaşdırıla bilər.

Rulman

Fırlanan montaj üçün C3 boşluqlu dərin yivli rulmanlar istifadə olunur. Rulman seçimi işləmə müqavimətinə, temperaturun yüksəlməsinə, xidmət müddətinə və konveyerin davamlı işləməsi üçün uyğunluğa təsir göstərir.

Sızdırmazlıq komponentləri

Sızdırmazlıq sistemi hava şəraitinə davamlı nitril rezin sızdırmazlıq halqaları ilə birlikdə yüksək möhkəmliyə malik neylon labirint komponentlərindən istifadə edir. Çoxmərhələli quruluş rulman boşluğunun toz və su ilə çirklənməsini azaltmağa kömək edir.

Daxil olan materialın yoxlanılması

Polad borular, vallar və podşipniklər montajdan əvvəl nümunə götürülür və müvafiq ölçü və performans tələblərinə görə yoxlanılır. Zavod yoxlama meyarlarına uyğun olmayan materiallar istehsala buraxılmır.

Performans

Daşıyan avaralar konveyer işləyərkən fasiləsiz işləyir, ona görə də fırlanma müqaviməti, konsentriklik, rulmanların qorunması və statik yük qabiliyyəti rulon seçimi üçün vacib göstəricilərdir. YUFENG sabit işləmə performansını qorumaq üçün emal və montaj dəqiqliyinə nəzarət edir.

Performans elementi	Standart Tələb	Test Standartı
Fırlanma müqavimət əmsalı	≤0,008	ISO 15365
Tozdan və Sudan Qoruma Dərəcəsi	IP65	IP Test Standartı
Nominal yükün xidmət müddəti	≥30,000 iş saatı	Zavod Sürətli Yaşlanma Testi
Roller Shell Konsentrikliyi	≤0,5 mm	Dial Göstərici Testi
Yaşlanma Əleyhinə Dəstəkləmə Müddəti	≥500 saat yüksək temperaturda yaşlanma testi	Daxili Laboratoriya Testi
Eksenel Statik Daşıyıcı Tutumu	Deformasiya olmadan 1,5 dəfə nominal yük	Statik Təzyiq Testi

Faktiki xidmət müddəti və yük performansı rulonun diametrindən, qabığın qalınlığından, rulman konfiqurasiyasından, kəmər sürətindən, material yükündən, iş mühitindən və texniki xidmət şəraitindən asılıdır.

Keyfiyyət Standartları

Konveyer Sənaye Standartları

YUFENG rulonları konveyer avadanlığı və roller performansı üçün CEMA, GB/T 10595 və ISO 15365 tələblərinə uyğun olaraq istehsal olunur.

Təhlükəsizlik və İxrac Tələbləri

Tətbiq olunan yeraltı şaxta çarxı konfiqurasiyaları müvafiq kömür mədəninin təhlükəsizlik tələblərinə uyğun olaraq təmin edilə bilər. İxrac sifarişləri seçilmiş məhsul və təyinat bazarına uyğun olaraq müvafiq CE və SGS yoxlama sənədləri ilə dəstəklənə bilər.

Keyfiyyət Sənədləri

Mövcud sənədlərə ISO9001 keyfiyyət idarəetmə sertifikatı, CE ixrac sənədləri, SGS xammalın yoxlanılması hesabatları, kömür mədənində təhlükəsizlik test sənədləri və fabrikin fırlanma müqaviməti və xidmət müddəti test hesabatları daxil ola bilər.

Quraşdırma və Daşıma Avarasının dəyişdirilməsi

Yeni konveyer çərçivəsinin quraşdırılması

Daşıyan avara dayaq mötərizəsi əvvəlcə nəzərdə tutulmuş aralığa uyğun olaraq konveyer çərçivəsinə bərkidilir. Rolik şaftının hər iki ucu mötərizənin montaj delikləri ilə hizalanır və müəyyən edilmiş sancaqlar və ya boltlar ilə bərkidilir, ardınca hamar işləməyi təsdiqləmək üçün əl ilə fırlanma yoxlanılır.

Aşınmış Daşıyan Avara Dəyişdirilməsi

Konveyer texniki xidmətdən əvvəl dayandırılmalı və enerji təchizatından təcrid olunmalıdır. Şaftın kilidləmə komponentlərini çıxardıqdan sonra zədələnmiş daşıyıcı avara çıxarıla və yeni rulonla əvəz edilə bilər. Konveyer yenidən işə salınmazdan əvvəl fırlanma və kəmərin düzülməsi yoxlanılmalıdır.

Öz-özünə düzülən Avara Mövqeyi

Uzun məsafəli ötürmə xətlərində, təchiz olunmuş konfiqurasiyaya və iş şəraitinə uyğun olaraq, təxminən 80-100 m təklif olunan uyğun intervallarda öz-özünə düzülən daşıyıcı avaralar quraşdırıla bilər.

Təsirə məruz qalma təşkili

Kırıcıların qidalanma nöqtələri üçün materialın təsirini paylamaq və konveyer kəmərini qorumaq üçün boşalma nöqtəsindən təxminən 5 m məsafədə təqribən üç-beş qrup İB geridə qalan zərbələr daşıyan maşınlar yerləşdirilə bilər.

Uyğun Konveyer Sistemi Məhsulları

Konveyer kəmər seriyası

YUFENG müxtəlif toplu daşıma tətbiqləri üçün Parça Konveyer Kəmər, Polad Kordon Konveyer Kəmər, Yan Divar Konveyer Kəmər, Boru Konveyer Kəmər, Naxışlı Konveyer Kəmər və Kobud Üst Konveyer Kəmərini təmin edə bilər.

Rolik aksesuarları

Dəstəkləyici məhsullara nov, zərbə, öz-özünə düzülən və geri dönən mötərizələr, dayaq dayaqları və digər diyircəkli montaj komponentləri daxildir.

Rezin Aksesuarlar

Konveyerin quraşdırılması və texniki xidməti üçün aşınmaya davamlı rezin təbəqələr, konveyer skirting rezinləri, vulkanizasiya təmiri üçün yapışdırıcılar və yamaq dəstləri mövcuddur.

HDPE boru kəməri seriyası

HDPE Su Borusu və HDPE Dredge Borusu mədən və sənaye layihələrində köməkçi mayelərin daşınması üçün təchiz edilə bilər.

Xüsusi emal

Rolik diametri, qabıq divarının qalınlığı, şaft ölçüləri, sızdırmazlıq strukturu və digər parametrlər müştərinin rəsmlərinə və xüsusi iş şəraitinə uyğun olaraq tənzimlənə bilər.

Qablaşdırma və Saxlama

Kiçik diametrli rulonlar

76, 89 və 108 mm-lik boşqablar polad məftillə yığıla bilər, milin hər iki ucunda plastik qapaqlarla qorunur və beynəlxalq daşıma üçün bərk taxta qutulara qablaşdırıla bilər.

Böyük diametrli rulonlar

168, 194 və 219 mm-lik ağır yük maşınları taxta altlıqlarda yerləşdirilə, qoruyucu plastik filmlə bükülə və konteyner daşınması üçün bərkidilə bilər.

HDPE Daşıyan Avaralar

Yükləmə və boşaltma zamanı səthin toqquşmasını, cızılmasını və deformasiyasını azaltmaq üçün HDPE rulonları yastıqlama materialları ilə ayrıla bilər.

Saxlama şərtləri

Roller üfüqi şəkildə tövsiyə olunan yığma hündürlüyü 1,2 m-dən çox olmayan altlıqlarda saxlanmalıdır. Açıq anbarda suya davamlı örtük istifadə edilməli və yağış suyuna uzun müddət məruz qalmamaq lazımdır.

Düzgün Daşıyan Avara Rolunu Necə Seçmək olar

Konveyer kəmərinin eni

Konveyer kəmərinin enini və mövcud çərçivə ölçülərini təmin edin ki, müvafiq rulonun uzunluğu, mil ölçüləri və mötərizə konfiqurasiyası təsdiq olunsun.

Rolik diametri və növü

Kəmər sürətinə, material yükünə, daşıma hissəsinə və təsir şəraitinə uyğun olaraq xarici diametri və quruluşunu seçin. Konveyer sistemində yivli, zərbəli və öz-özünə düzülən daşıyıcı avaralar müxtəlif funksiyalara malikdir.

İş mühiti

Rütubət, duz spreyi, kimyəvi təsir, açıq havada istifadə, temperatur və material xüsusiyyətləri haqqında məlumat verin. Bu, karbon polad, sinklənmiş polad, HDPE, paslanmayan polad və ya PU geriləməsinin daha uyğun olub olmadığını müəyyən edir.

Material kütləsinin ölçüsü və təsiri

Böyük və ya kəskin toplu materiallar, yükləmə nöqtələri ətrafında boş maşınları daşıyan İB geridə qalan təsir tələb edə bilər, halbuki adi material daşınması standart karbon poladdan hazırlanmış boşqablardan istifadə edə bilər.

Daşıyan Avara Rolik Kotirovkası İstəyin

Tələb olunan Texniki Parametrlər

Dəqiq fabrik kotirovkası üçün uyğun konveyer kəmərinin enini, diyircəyin xarici diametrini, daşıma aparatının tipini, iş mühitini, material xüsusiyyətlərini, ümumi sifariş miqdarını və təyinat limanını təmin edin.

YUFENG texniki mühəndisləri konveyer sisteminin tələblərinə uyğun olaraq müvafiq rulonun diametrini, qabıq materialını, rulmanını, sızdırmazlıq strukturunu və dəstəkləyici mötərizəni qiymətləndirə bilər.
