Bərabər uzunluqlu yivli çarx

Balanslaşdırılmış yük bölgüsü YUFENG Bərabər Uzunluqlu Oluklu Avara Rolikinin əsas üstünlüyüdür. 400–2400 mm kəmər eni üçün 89–159 mm diametrlərdə mövcuddur, onun üç bərabər uzunluqlu çarxı simmetrik kəmər dəstəyini təmin edir və kənarların qeyri-bərabər aşınmasını və materialın dağılmasını azaltmağa kömək edir. Hər bir vahid CAD çertyojları və nümunə sınaqları ilə fırlanma, zərbə, korroziya və sızdırmazlıq testlərindən keçir.

Məhsulun Tərifi və Tam YUFENG İstehsal Prosesi

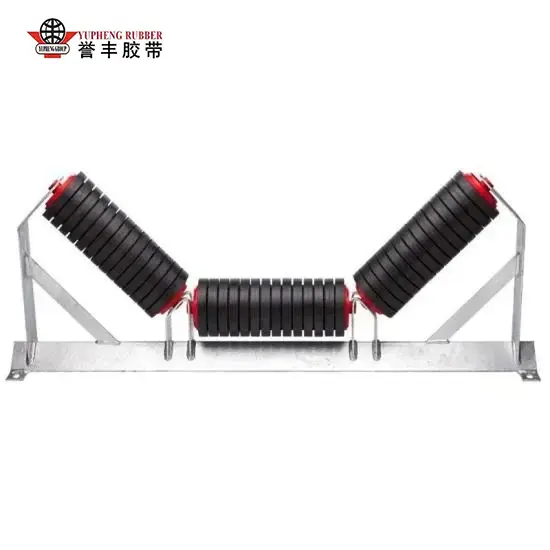

1. Bərabər uzunluqlu yivli boşqab quruluşu

YUFENG Bərabər Uzunluqlu Oluklu Avara, inteqrasiya olunmuş ştamplama mötərizəsinə quraşdırılmış eyni uzunluq və diametrli üç rulondan ibarətdir. Bir üfüqi mərkəz çarxı və iki simmetrik meylli yan çarxlar toplu materialın sabit daşınması üçün balanslaşdırılmış konkav daşıma profilini təşkil edir.

Qısa qanad çarxlarından istifadə edən qeyri-bərabər uzunluqlu boşqablar ilə müqayisədə bərabər uzunluqlu dizayn konveyer kəməri boyunca daha ardıcıl dəstək təmin edir. Bu, yükü daha bərabər paylamağa kömək edir və yerli gərginliyi, kəmərin qeyri-bərabər aşınmasını və qeyri-ardıcıl rulon ölçülərinin səbəb olduğu potensial kəmər sapmasını azaldır.

2. Ağır iş üçün gücləndirilmiş konstruksiya

YUFENG Q235 tikişsiz qalın divarlı polad borulardan, bərk karbon poladdan ayrılmaz vallardan, gücləndirilmiş soyuq ştamplanmış mötərizədə və çox qatlı labirint kompozit ikiqat yağ möhürlərindən istifadə edir. Ölçü dəqiqliyini, struktur möhkəmliyini və korroziyaya davamlılığı yaxşılaşdırmaq üçün CNC kəsmə, qazdan qorunan qaynaq və elektrostatik yüksək temperaturda pas əleyhinə örtük tətbiq olunur.

While some low-cost idlers use 2.0–2.5 mm thin-wall tubes that may deform under prolonged heavy loads, YUFENG Equal-Length Troughing Idlers use 3.5 mm thick seamless steel tubes. Yük tələblərinə uyğun olaraq yüksək dəqiqlikli ikiqat möhürlənmiş 6204, 6205 və 6306 seriyalı rulmanlar mövcuddur.

3. Dəqiq Fırlanma və Stabil Qaçış Performansı

Hər rulonun radial axını 0,5 mm daxilində idarə olunur, statik fırlanma müqaviməti isə təxminən 1,5-2,5 N səviyyəsində saxlanılır. Bu istehsal nəzarətləri davamlı daşıma zamanı hamar fırlanma, aşağı sürtünmə və azaldılmış iş səs-küyünə nail olmağa kömək edir.

Gücləndirilmiş konstruksiya yüksək toz konsentrasiyası, yüksək rütubət, mineral məhlulun sıçraması və yüngül turşu və ya qələvi məruz qalması ilə bağlı tələbkar mühitlər üçün uyğundur və konveyerin uzunmüddətli işləməsi üçün sabit dəstək verir.

4. Fərqli Tətbiqlər üçün Xüsusi Materiallar

Standart poladdan bərabər uzunluqlu boşqablara əlavə olaraq, YUFENG rezin gecikmiş aşınmaya davamlı rulonlar, UHMWPE polimer antikorroziya rulonları və paslanmayan poladdan hazırlanmış mil seçimləri daxil olmaqla xüsusi konfiqurasiyalar təqdim edir.

Bu konfiqurasiyalar materialın aşındırıcılığına, korroziya şəraitinə, rütubətə məruz qalma və konveyer tələblərinə uyğun olaraq seçilə bilər. Daxil olan bütün xammallar ardıcıl istehsal keyfiyyətini qorumaq üçün istehsala daxil olmamışdan əvvəl kimyəvi tərkibi və mexaniki möhkəmlik yoxlamalarından keçir.

Orijinal Uzunmüddətli Sahə Testi Məlumatı

1. Altı Aylıq Yeraltı Kömür Mədən Sahəsində Sınaq

YUFENG texniki qrupu, çətin daşıma şərtləri altında uzunmüddətli fəaliyyətini qiymətləndirmək üçün yeraltı kömür mədənində Bərabər Uzunluqlu Oluklu Avara Rolikinin 6 aylıq fasiləsiz çöl əməliyyatı sınağı keçirdi. Sınaq davamlı əməliyyat, daşıyıcı yük, möhürləmə davamlılığı, kəmərin qorunması və materialın dağılmasına nəzarəti əhatə etdi.

Test mühiti:Toz konsentrasiyası ≥1200 mq/m³, ətraf mühitin temperaturu -10°C ilə +65°C arasında dəyişən və 24 saat fasiləsiz daşınma əməliyyatı ilə yeraltı kömür mədəni yolu.

Tək qrup daşıyıcı yük:2800 kq-a qədər, xam kömür, qanq və qarışıq filiz toplu materialları ilə işləmək.

2. Təsdiq edilmiş Performans Nəticələri

Xidmət müddəti:Müqayisə üçün istifadə edilən adi nazik divarlı qeyri-bərabər uzunluqlu avaralardan 3-5 dəfə çox qeyd edilmiş xidmət müddəti ilə sınaq boşqabları 32,600 sabit iş saatı topladı.

Sızdırmazlığın davamlılığı:Ardıcıl 30 gün ərzində toz və yüksək təzyiqli su spreyi dövriyyəsi testindən sonra bütün sınaq nümunələrində rulmanların tıxanması və daxili sürtkü yağının sıfır sızması göstərildi.

Kəmər Mühafizəsi:Balanslaşdırılmış bərabər uzunluqlu diyircəkli struktur konveyer kəməri və rulonlar arasında birtərəfli kənar sürtünməni azaltmağa kömək edir, sınaqdan keçirilmiş şəraitdə kəmərin dəyişdirilməsi dövrünü 40%-ə qədər artırır.

Materialın dağılması:Standart 35° eniş bucağı ilə sınaqdan keçirilmiş bərabər uzunluqlu avara sistemi eyni daşıma həcmi altında paralel yastı avaralar və qeyri-bərabər uzunluqlu boşqablar üçün 3,2% ilə müqayisədə 0,48% ölçülmüş dağılma sürətinə nail olmuşdur.

Tam Məhsul Təsnifatı və Texniki Parametrlər

1. Standart Bərabər Uzunluqda 3 Rulonlu Dəmir Aparat

Mədən, sement, taxıl və digər toplu materialların daşınması sistemləri üçün ümumi təyinatlı konfiqurasiya. Standart eniş bucaqlarına 20°, 30°, 35° və 45° daxildir.

2. Bərabər Uzunluqlu Zərbə Buferi Avara

Yükləmə və materialların qidalanma məntəqələri üçün nəzərdə tutulmuş bu rulonlar, düşən filizdən təsirləri udmaq və konveyer kəmərinə və diyircəkli struktura birbaşa təsirini azaltmaq üçün qalın rezin gecikmə xüsusiyyətinə malikdir.

3. Bərabər Uzunluqda Avtomatik Öz-özünə Hizalanan Çuxurlu Avara

Konveyer kəmərini normal işləmə vəziyyətinə qaytarmağa kömək etmək üçün kənarın aşınmasını və potensial kəmər zədələnməsini azaltmaq üçün sapma-korreksiya edən dəstək strukturu ilə təchiz edilmişdir.

4. UHMWPE Korroziyaya Qarşı Bərabər Uzunluqlu Oluklu Avara

Kimyəvi zavodlar, duz meydançaları və turşu, qələvi və ya duz dumanına məruz qalan çirkab su təmizləyici qurğular kimi aşındırıcı mühitlər üçün paslanmayan polad şaft seçimləri ilə UHMWPE polimer rulon gövdəsindən istifadə edir.

Standart Texniki Parametrlər Cədvəli

Real Qlobal Müştəri Layihələri

1. Monqolustan Açıq Kömür Mədəni Layihəsi

1200 mm eni 1200 mm-lik ağır yük kəməri və layihələndirilmiş daşıma qabiliyyəti saatda 2000 ton olan 12 km dağlar arası kömür konveyer sistemi əvvəllər təxminən 6000 iş saatından sonra qeyri-bərabər uzunluqlu avaralarla vaxtından əvvəl nasazlıqlarla üzləşmişdi.

YUFENG, qalınlaşdırılmış boru divarları və təkmilləşdirilmiş labirint sızdırmazlığı ilə fərdiləşdirilmiş 35° gücləndirilmiş möhürlənmiş Bərabər Uzunluqlu Oluklu Avaralar təqdim edir. 18 aylıq fasiləsiz açıq hava əməliyyatından sonra layihə silindirin sıfır dəyişdirilməsini qeydə aldı və silindirlərin heç bir nasazlığını bildirmədi, eyni zamanda aylıq texniki xidmət üzrə əmək xərcləri təxminən 65% azaldı.

2. Cənub-Şərqi Asiya Sahil Filiz Boşaltma Terminalı

Layihə güclü sahil duz-duman korroziyası altında davamlı açıq gəmi boşaldılması və anbar daşınmasını əhatə edirdi. YUFENG paslanmayan polad daxili valları olan UHMWPE Korroziyaya Qarşı Bərabər Uzunluqlu Çuxur Avaraları ilə təchiz edilmişdir.

İki illik fasiləsiz istismardan sonra təchiz edilmiş rulonlarda paslanma ilə bağlı heç bir nasazlıq və ya rulman blokadası qeydə alınmadı və bu, uzunmüddətli sahil boyu materialların daşınması üçün etibarlı dəstək təmin etdi.

3. Yerli sement klinker istehsalı xətti

Gündəlik gücü 5000 ton olan sement klinker istehsalı xətti yüksək temperaturda soba külünün daşınması və yüksək aşındırıcı məcmu daşınması üçün rulonlar tələb edirdi. YUFENG, daşınan material, rulonlar və konveyer kəməri arasında təsir və aşındırıcı təması azaltmaq üçün rezin gecikmiş Bərabər Uzunluqlu Zərbəli Oluklu Avaralar təmin etdi.

Fərdiləşdirilmiş zərbəyə davamlı konfiqurasiya konveyer kəmərinin səthini qorumağa, anormal aşınmanı azaltmağa və daşıma sisteminin iş dövrünü uzatmağa kömək edir.

Əsas Rəqabət Üstünlükləri Adi Qeyri-Bərabər Uzunluqlu Bazar Boşaltıcılarına qarşı

Tətbiq olunan Sənaye Ssenariləri

YUFENG Bərabər Uzunluqlu Oluklu Avara Roller balanslaşdırılmış yük bölgüsü, sabit kəmər dəstəyi və etibarlı uzunmüddətli əməliyyat tələb edən toplu material daşıma sistemləri üçün nəzərdə tutulmuşdur. İş mühitinə uyğun olaraq müxtəlif rulon materialları və konfiqurasiyaları seçilə bilər.

1. Mədən Sənayesi

Açıq kömür mədənləri, yeraltı dəmir filizi, qızıl filizi və boksit daşıma sistemləri üçün uyğundur, ağır yüklü materialların çətin iş şəraitində uzun məsafələrə daşınmasını dəstəkləyir.

2. İstilik Elektrik Stansiyaları

Kömür qidalandırma xətləri, əhəng daşının kükürddən təmizlənməsi materialının daşınması, qazan külü və şlak daşıma sistemləri üçün istifadə olunur. Gücləndirilmiş diyircəkli quruluş davamlı toplu materialın işlənməsini dəstəkləyir.

3. Tikinti materialları sənayesi

Sement zavodları, qum və daş aqreqat karxanaları, çınqıl emalı xətləri və aşındırıcı kütlə materialları və davamlı daşınma ilə bağlı digər tətbiqlər üçün uyğundur.

4. Limanlar və Toplu Yük Terminalları

Kömür, dəmir filizi, taxıl və kimyəvi yüklərin yüklənməsi, boşaldılması və anbar daşıma sistemləri üçün nəzərdə tutulmuşdur. Xarici və yüksək rütubətli mühitlər üçün müxtəlif rulon materialları və sızdırmazlıq konfiqurasiyaları seçilə bilər.

5. Kimyəvi və duz istehsalı

UHMWPE korroziyaya qarşı bərabər uzunluqlu boşqablar turşu, qələvi, duz dumanı və digər aşındırıcı şəraitlərə, o cümlədən kimyəvi zavodlara, duz istehsalı obyektlərinə və müvafiq materialların emalı sistemlərinə məruz qalan tətbiqlər üçün mövcuddur.

6. Taxıl Emalı Sənayesi

Aşağı köhnəlmiş və qida dərəcəli rulon variantları buğda, qarğıdalı, düyü və digər kənd təsərrüfatı məhsullarının saxlanması və daşınması sistemləri üçün uyğundur, hamar fırlanma və sabit kəmər dəstəyi təmin edir.

Fabrika Peşəkar Gücü və Keyfiyyət Təminatı

YUFENG, 50 dəstdən çox CNC dəqiq emal avadanlığı ilə təchiz edilmiş standartlaşdırılmış 20.000 m² avtomatlaşdırılmış istehsal sexi fəaliyyət göstərir. Aylıq istehsal gücü 80.000-ə qədər konveyer avadanlığı və 15 illik xüsusi istehsal təcrübəsi ilə biz mədənçıxarma, sement, limanlar, enerji istehsalı, kənd təsərrüfatı və digər toplu daşıma sənayeləri üçün etibarlı rulon həllərinə diqqət yetiririk.

1. İstehsal qabiliyyəti

İstehsal sistemimiz CNC dəqiq emalını, diyircəkli boruların hazırlanmasını, şaftın emalı, qaynaq, rulmanların yığılması, sızdırmazlığı və səthi emalını birləşdirir. İstehsal gücü həm standart rulon sifarişlərini, həm də irimiqyaslı daşıma layihələri üçün fərdiləşdirilmiş spesifikasiyaları dəstəkləyir.

2. Keyfiyyət Sertifikatı və Uyğunluq

Roller məhsullarımız idarə olunan keyfiyyət idarəetmə sistemi altında istehsal olunur və ISO 9001, MT/T 821 və CE ilə əlaqəli tələbləri dəstəkləyir. Kvalifikasiya edilmiş müştəri layihələri üçün üçüncü tərəfin zavod audit hesabatları və məhsulun performans test sənədləri təqdim edilə bilər.

3. Beş Mərhələli Keyfiyyətə Nəzarət

QC prosesimiz xammalın daxilolma yoxlamasını, yarımfabrikat qaynaq gücü sınağını, bitmiş rulonun fırlanma müqavimətinin sınağını, möhürləmə yaşlanmasının simulyasiyasını və son qablaşdırma yoxlamasını əhatə edir. Bu çoxmərhələli yoxlama sistemi ardıcıl ölçülü dəqiqliyi, sızdırmazlıq performansını və istehsal partiyaları arasında fırlanma sabitliyini qorumağa kömək edir.

4. CAD Mühəndisliyi və Texniki Dəstək

YUFENG layihənin uyğunlaşdırılması, quraşdırmanın təsdiqi və konveyer strukturunun yoxlanılması üçün pulsuz CAD mühəndislik təsvirləri təqdim edir. Our technical team can recommend suitable roller diameter, trough angle, bearing configuration and bracket dimensions according to belt width and conveying conditions.

5. Nümunə və Xüsusi İstehsal Xidməti

Kiçik sınaq sifarişləri məhsulun spesifikasiyalarından asılı olaraq təxminən 7 gün ərzində nümunə çatdırılması ilə dəstəklənə bilər. Standart kütləvi istehsal sifarişləri ümumiyyətlə 15-20 gün tələb edir, fərdi spesifikasiyalar isə layihə tələblərinə və istehsalın mürəkkəbliyinə uyğun olaraq planlaşdırılır.

6. Qlobal Satışdan Sonra Dəstək

YUFENG rulon seçimi, quraşdırılması və istismarı üçün uzaqdan texniki rəhbərlik təmin edir. İxtisaslı irimiqyaslı xaricdəki sənaye layihələri üçün biz müştərilərə etibarlı konveyer performansına nail olmaqda kömək etmək üçün yerində uyğun yardım göstərə bilərik.

Dönüşüm

Toplu konveyer sisteminizi təkmilləşdirmək və uzunmüddətli istismar xərclərini azaltmaq üçün uzun xidmət müddəti olan, az texniki xidmət tələb edən rulon axtarırsınız? Pulsuz məhsul nümunələri üçün müraciət etmək, fərdiləşdirilmiş texniki təsvirlər və zavodun birbaşa topdansatış qiymət siyahısı əldə etmək üçün peşəkar mühəndis komandamızla indi əlaqə saxlayın! Biz bütün materialların daşınması layihəsi tələbləriniz üçün birdəfəlik tam konveyer komponentinə uyğun həll təqdim edirik.

Tez-tez verilən suallar bölməsi

1. S: Bərabər uzunluqlu çuxurlu avara çarxımızın qeyri-bərabər uzunluqlu avaralara nisbətən əsas üstünlükləri hansılardır?

Cavab: Bərabər uzunluqlu üç eyni rulonumuz yükün tam balanslaşdırılmış paylanmasını həyata keçirir, birtərəfli kəmər gərginliyini və kənar aşınmasını aradan qaldırır, materialın dağılmasını azaldır və konveyer kəmərinin xidmət müddətini xeyli uzadır. 35° əksər dağ-mədən və sement sənaye layihələri üçün uyğun olan ən universal standart bucaqdır. 20° yüngül bucaqlı tip yüngül yüklü taxıl daşınması üçün uyğundur, 45° dərinlikli model isə yüksək tutumlu toplu daşınma üçün nəzərdə tutulmuşdur. YUFENG, mötərizənin meyl bucağını konveyer dizayn rəsminizə uyğun olaraq tamamilə tənzimləyə bilər.

2. S: Duz meydançaları və kimya istehsalı zavodları üçün korroziyaya qarşı bərabər uzunluqlu boşqablar təchiz edə bilərikmi?

A: Mütləq. Biz üç antikorroziya həlli təqdim edirik: uzunmüddətli turşu, qələvi və duz dumanı ilə korroziyaya məruz qalan iş mühitlərinə uyğunlaşa bilən UHMWPE qeyri-metal polimer bərabər uzunluqlu avaralar, rezinlə örtülmüş aşınmaya davamlı anti-pas polad avaralar və fərdiləşdirilmiş paslanmayan poladdan hazırlanmış daxili mil boşqabları.

3. S: Minimum sifariş miqdarı və standart çatdırılma müddəti nədir?

 A: Nümunə sınaq sifarişi MOQ 1 ədəddir; toplu rəsmi sifariş MOQ 100 dəstdir. Standart ehtiyatın şərti bərabər uzunluqlu avara spesifikasiyası 7 iş günü ərzində çatdırıla bilər, halbuki fərdiləşdirilmiş qeyri-standart bərabər uzunluqlu avara çarxı üçün 15-20 gün istehsal müddəti tələb olunur.

4. S: Bərabər uzunluqlu boşqablar beynəlxalq sənaye dizaynı standartlarına uyğundurmu?

A: Bütün hazır məhsullar CEMA, ISO, MT/T 821 və DIN qlobal sənaye standartlarına tam uyğundur, transsərhəd ixrac gömrük rəsmiləşdirilməsi üçün tam rəsmi sınaq hesabatları əlavə olunur.
