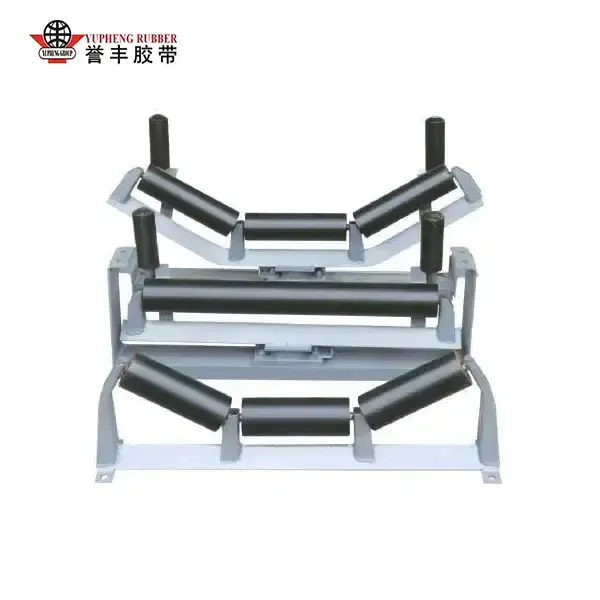

Öz-özünə düzülən avara

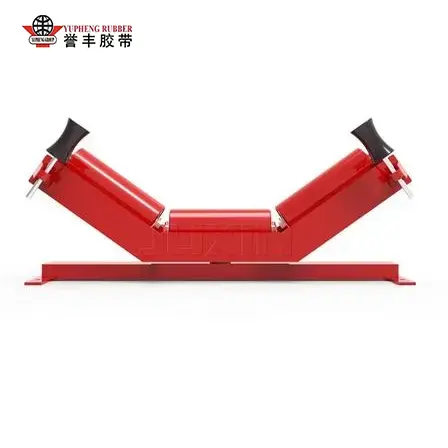

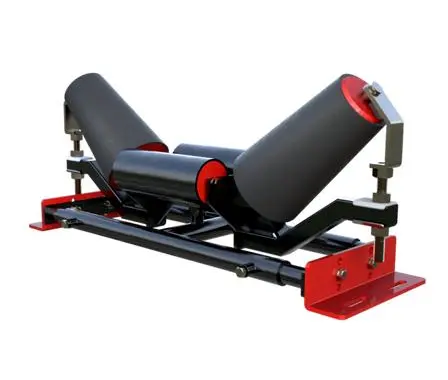

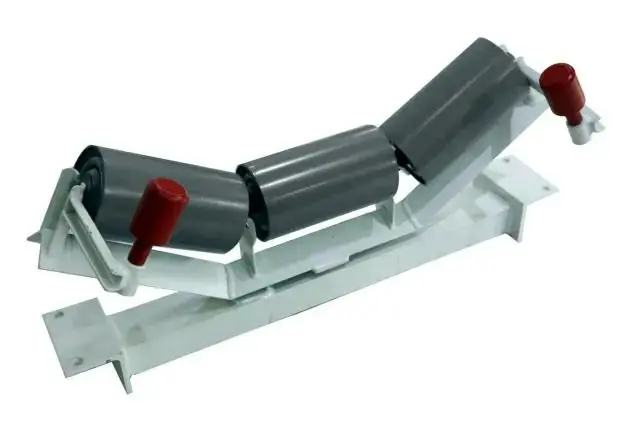

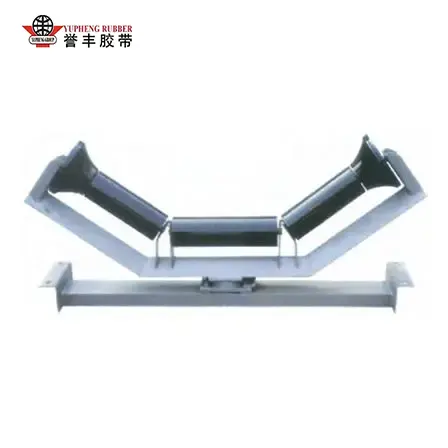

YUFENG Oluklu Öz-özünə Hizalanan Avara, əsas material dəstəyini və avtomatik kəmər mərkəzləşdirmə funksiyalarını bir montajda birləşdirmək üçün nəzərdə tutulmuş, xüsusi olaraq lentli konveyerlərin yükdaşıyan telləri üçün hazırlanmış, xüsusi optimallaşdırılmış üç diyircəkli nov daşıyıcı dəstidir. Yalnız sapma korreksiyası olmadan yükdaşıma təmin edən sabit adi çəngəl avaralardan fərqli olaraq, bu məhsulun əsas yeniliyi hər iki qanad tərəfində quraşdırılmış şaquli əyilmə əleyhinə bələdçi rulonlarla birləşdirilmiş yuxarı diyircəkli mötərizə ilə baza çərçivəsi arasında üzən mərkəzi dönmə birləşməsindədir.

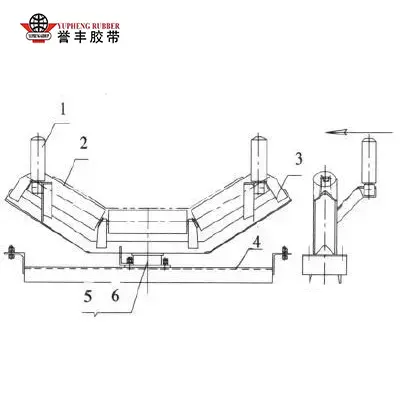

Konveyer kəməri əməliyyat zamanı sola və ya sağa sürüşdükdə, kəmər kənarı şaquli bələdçi diyircəkli ilə təmasda olur və yanal itələmə yaradır, mərkəzi mil ətrafında 5°-8° fırlanmaq üçün bütün yuxarı nov çərçivəsini hərəkətə gətirir. Maili qanad çarxları daha sonra kənar güc və ya insan müdaxiləsi olmadan real vaxt rejimində davamlı izləmə əldə edərək, gəzən kəməri yenidən avadanlığın mərkəzi xəttinə itələmək üçün əks üfüqi dartma yaradır.

Üç diyircəkli nov quruluşu sabit V-şəkilli material daşıma səthi təşkil edərək, toplu materialın yükləmə qabiliyyətini artırır və hətta dəyişən yük həcmləri altında da yan tökülmələri azaldır.

Bu avara həm qısa məsafəli ötürmə xətlərinə, həm də uzunluğu 2 kilometrdən çox olan quruda uzun məsafəli daşıma sistemlərinə aid olan ST seriyalı polad şnur kəmərləri və çox qatlı parça kəmərlər də daxil olmaqla bütün əsas konveyer kəmərlərinə uyğun gəlir.

O, tez-tez əl ilə düzülmə, kəmər kənarının ciddi aşınması və kəmərin tamamilə relsdən çıxarılması nəticəsində yaranan tez-tez fövqəladə söndürmələr kimi ənənəvi sabit avaraların qüsurlarını mükəmməl şəkildə həll edir və orta və ağır sənaye stasionar daşıma xətləri üçün məcburi standart fitinqə çevrilir.

Material seçimi və istehsal sənəti

1. Çərçivə və Əsas Material

Bütün dəstək çərçivəsi, yuxarı diyircəkli mötərizə və sabit baza plitə qalınlığı 4 mm-dən 8 mm-ə qədər olan Q235B isti yayılmış karbon poladı qəbul edir. Qaynaq daxili qaynaq məsamələrini və deformasiyanı aradan qaldırmaq üçün qarışıq qazla qorunan qövs qaynağından istifadə edir; səthi emallara elektrostatik pas əleyhinə sprey boyası, yüksək rütubətli və aşındırıcı kimyəvi zavod sahələri üçün isti daldırma sinkləmə və ya epoksi örtük daxildir.

Mərkəzi dönmə şaftı, minlərlə saat fasiləsiz işləmədən sonra çevik çərçivənin fırlanmasını təmin etmək üçün yüksək burulma müqavimətinə və aşağı fırlanma aşınmasına malik, söndürmə və istiləşmə müalicəsi ilə 45 # soyuq çəkilmiş parlaq yuvarlaq polad qəbul edir.

2. Roller montaj sənəti

Rolik qabıqlar divar qalınlığı 3,0-6,0 mm olan yüksək dəqiqlikli ERW tikişsiz polad borular, kimyəvi mineralların daşınması üçün isteğe bağlı HDPE anti-korroziya qabıqlarıdır. Daxili dayaq valları işləyən vibrasiyanı minimuma endirmək üçün dəqiqliklə konsentrikliyə ≤0,7 mm çevrilmişdir.

C3 klirensi olan dərin yivli bilyalı podşipniklər rulonun hər iki ucunda quraşdırılıb, üç mərhələli kompozit labirint neylon möhürlər və daxili yağ saxlama boşluqları ilə uyğunlaşdırılıb. Litium əsaslı anti-pas sürtkü yağı montaj zamanı əvvəlcədən doldurulur, toz, şlam və yağış suyunun sızmasının qarşısını alır, rulmanların tıxanması və paslanmanın qarşısını alır. Qanad çarxları yüksək sürtünmə, yaş materialla işləmə ssenariləri üçün rezin gecikmə ilə fərdiləşdirilə bilər.

3. Bütün Maşın Təftiş Prosesi

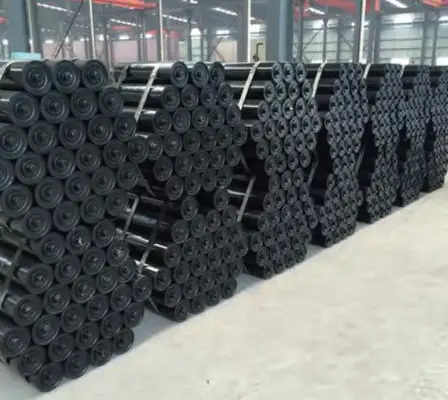

Hər bir bitmiş YUFENG Oluklu Öz-özünə Hizalanan Avara daşınmadan əvvəl tam zavod sınaqlarını tamamlayır, rulonun fırlanma müqaviməti testini, dönmə çeviklik testini, rulmanın suya batırılması sızdırmazlığını, çərçivə yükünün deformasiya testini və pas əleyhinə örtük yapışma testini əhatə edir. Xaricdən layihə satınalmaları üçün ardıcıl partiya performansını qorumaq üçün hər bir istehsal qovşağında keyfiyyətsiz məhsullar ləğv edilir.

İş Prinsipi və Performans Test Müqayisə Məlumatı

1. Avtomatik Mərkəzləşdirmə İş Məntiqi

İzləmə mexanizmi elektron və ya hidravlik köməkçi hissələr olmadan təmiz mexaniki sürtünmə ötürülməsi üzərində işləyir. Normal balanslaşdırılmış yük altında avara çərçivəsi neytral vəziyyətdə qalır və üç nov çarxı konveyer kəmərini və toplu materialları bərabər şəkildə dəstəkləyir. Qeyri-bərabər material qidalanması, çarpaz külək və ya kəmər gərginliyi uyğunsuzluğu yanal sürüşməyə səbəb olduqda, kəmər kənarı şaquli yan bələdçi diyircəyi basaraq, üfüqi qüvvəni yuxarı mötərizə qurğusuna ötürür.

Mötərizə mərkəzi döngə ətrafında fırlanır və kəmərin hərəkət istiqamətinə əks mərkəzə sürüşmə sürtünmə qüvvəsi yaratmaq üçün sapma tərəfi qanad çarxını irəli əyərək. Kəmər mərkəzə qayıtdıqdan sonra balanslaşdırılmış sürtünmə, avadanlığın istismarı zamanı qapalı dövrəli real vaxt korreksiyası dövrəsini formalaşdırmaqla, boş maşını neytral vəziyyətinə qaytarır. Şaquli istiqamətləndirici çarxlar həm də həddindən artıq sapma şəraitində kəmərin tam relsdən çıxmasının qarşısını almaq üçün limit dayanacaq kimi xidmət edir.

2. Sahə Kontrast Testi Məlumatı və Adi Sabit Çuxur Avara

Performans boşluqlarını ölçmək üçün 1200 mm enində açıq kömür mədəni konveyer xəttində altı aylıq davamlı izləmə testi tamamlandı:

Sınaq nəticələri təsdiq edir ki, YUFENG Oluklu Öz-özünə Hizalanan Avaraların konveyer xətti boyunca 30 metrlik intervalla quraşdırılması toplu material müəssisələri üçün əməliyyat itkisini və əmək sərfini kəskin şəkildə azaldır.

Real sənaye tətbiqi halları

Bu avara seriyası mədənçıxarma, liman, sement və metallurgiya sektorlarında yoxlanıla bilən uzunmüddətli əməliyyat məlumatları ilə çoxsaylı xarici ağır sənaye layihələrində sabit dəstək qeydlərinə malikdir.

Məsələn 1: Cənub-Şərqi Asiya Açıq Kömür Mədəninin Daşıma Xətti

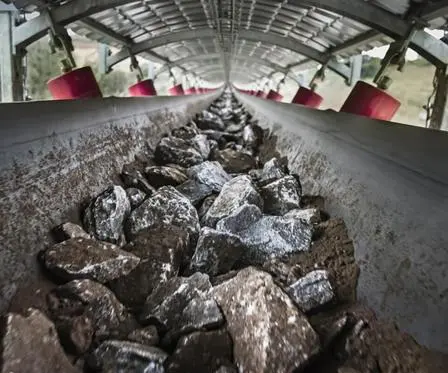

Xam kömür daşıyan 1,8 km-lik orta uzunluqlu stasionar konveyer sistemi yerli yüksək rütubət, ağır toz və dəyişkən külək şəraitində işləyən bütün daşıma yan izləmə mövqeləri üçün YUFENG Oluklu Öz-özünə Hizalanan Avara cihazımızı qəbul etdi.

Üç illik fasiləsiz 24 saatlıq əməliyyatdan sonra boş çərçivələrdə pas deformasiyası müşahidə edilmir, çarxlar rulmanda tıxanmadan rəvan fırlanır və əsas polad şnurlu konveyer kəmər kənarında cırılma və ya geniş əraziyə material tökülməsi olmadan sabit mərkəzləşdirməni saxlayır. Müştəri ilkin olaraq gündəlik kəmər korreksiyası işinə təyin edilmiş iki tam ştatlı texniki işçini ləğv etdi və açıq-aşkar əmək xərclərinə qənaət etdi.

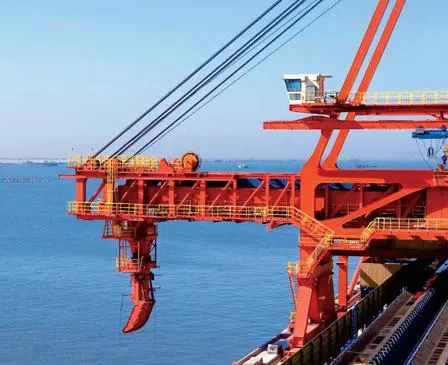

Məsələn 2: Avropa Sahil Limanı Toplu Filiz Emalı Terminalı

Limanın 1400 mm enində filiz boşaltma konveyeri il boyu güclü çarpaz külək müdaxiləsi ilə üzləşir ki, bu da əvvəllər standart sabit boş maşınlarla kəmərin tez-tez gəzməsinə səbəb olur. Özünü tənzimləyən boşqab qurğusunun yenidən qurulmasından sonra küləyin səbəb olduğu sapma tamamilə aradan qaldırılır. Sinklənmiş çərçivə və çox mərhələli möhür rulonları sahil duzunun duman korroziyasına uyğunlaşır, komponentlərin dəyişdirilməsi dövrlərini 6 aydan 24 aya qədər uzadır.

Əlavə əsas tətbiq ssenarilərinə yerli sement klinker nəqli xətləri, dəmir filizi metallurgiya anbar zavodu konveyerləri və aqreqat karxanasının sarsıdıcı qidalanma sistemləri, sabit çökəklik performansı və son dərəcə aşağı uğursuzluq dərəcələri üzrə ardıcıl müştəri rəyi daxildir. Sahədə əməliyyat fotoşəkilləri və tam layihə arayış sənədləri alıcının tələbi əsasında qiymətləndirilə bilər.

Məhsulun Texniki Spesifikasiya Parametrlərini tamamlayın

Əsas üstünlüklər və Niyə YUFENG Oluklu Öz-özünə Hizalanan Avara Seçin

Avtomatik Mexanik Kəmər İzləmə

Üzən dönmə çərçivəsi kəmərin hərəkətinə avtomatik cavab verir, tez-tez əl ilə düzülmədən mərkəzləşdirilmiş əməliyyatın saxlanmasına kömək edir və gündəlik təmir işlərini azaldır.

Təkmilləşdirilmiş Sızdırmazlıq və Ətraf Mühitin Mühafizəsi

Çox qatlı labirint möhürləri tozun, şlamın və yağış suyunun rulman qurğusuna daxil olmasının qarşısını almağa kömək edir, bu, boşqabın tələbkar mədən, liman və sement daşıma mühitləri üçün uyğun olmasını təmin edir.

Stabil Dəstək və Yayılmadan Mühafizə

Üç diyircəkli nov quruluşu toplu materiallar üçün sabit dəstək təmin edir, şaquli istiqamətləndirici çarxlar isə kəmərin həddindən artıq hərəkətini məhdudlaşdırmağa kömək edir və kəmərin relsdən çıxması və kənarın zədələnməsi riskini azaldır.

Çevik Spesifikasiyanın Fərdiləşdirməsi

YUFENG, polad şnur və parça konveyer kəmərləri də daxil olmaqla, müxtəlif konveyer genişliklərinə, yük şəraitinə və kəmər konstruksiyalarına uyğunlaşdırmaq üçün fərdiləşdirilmiş enlik bucaqlarını, diyircəkli diametrləri və çərçivə emallarını dəstəkləyir.

Standartlaşdırılmış İstehsalat və Tam Təftiş

Hər bir Öz-özünə Hizalanan Avara montajı göndərilməzdən əvvəl sistematik istehsal və performans yoxlamasından keçir. Davamlı zavod keyfiyyəti dəyişdirmə tezliyini azaltmağa və xarici konveyer layihələri üçün etibarlılığı artırmağa kömək edir.

Aşağı Ümumi Əməliyyat Xərcləri

Kəmər kənarının aşınmasını, əl ilə düzülmə işlərini, gözlənilməz dayanma müddətini və texniki xidmət tələblərini azaltmaqla, YUFENG Öz-özünə Hizalanan Avara toplu material daşıma sistemlərinin uzunmüddətli istismar xərclərini azaltmağa kömək edir.

Zavod-Birbaşa Texniki Dəstək

YUFENG tam rulon emalı və sınaq qurğularını idarə edir və toplu materialların daşınması layihələri üçün parametrlər üzrə məsləhətləşmələr, rəsmlərin fərdiləşdirilməsi, fabrikdən birbaşa təchizat və quraşdırmadan sonrakı texniki təlimatlar təqdim edir.

Tez-tez verilən suallar

S1: Konveyer xətlərində YUFENG Oluklu Öz-özünə Hizalanan Avara üçün quraşdırma məsafəsi tələbi nədir?

A1: Ümumi orta yüklü mədən və sement konveyerləri üçün daşıma zolağı boyunca hər 30 metrdən bir dəst quraşdırın. Uzun məsafəli yerüstü konveyerlər və ya güclü çarpaz külək müdaxiləsi olan liman avadanlığı üçün intervalı 15-20 metrə qədər qısaldın və əlavə olaraq düz nov hissələrində keçid zamanı kəmər sapmasını düzəltmək üçün baş və quyruq kasnaklarından 15 metr məsafədə bir dəst təşkil edin.

2-ci sual: Bu avara əsas çərçivə modifikasiyası olmadan mövcud köhnə konveyer sistemlərinə yenidən təchiz edilə bilərmi?

A2: Bəli. Standart əsas montaj çuxurlarının ölçüləri universal TD75 və DTII konveyer çərçivə standartlarına uyğundur, əsas konveyer stringerini kəsmədən və ya yenidən qazmadan birbaşa orijinal sabit nov boşqab qurğularını əvəz edir. Qeyri-standart köhnə avadanlıqlar üçün biz mövcud quraşdırma ölçülərinə uyğunlaşdırmaq üçün fərdiləşdirilmiş əsas mötərizə çertyojlarını təqdim edirik və bu, qüsursuz yenidən təchizat transformasiyasını dəstəkləyir.

3-cü sual: YUFENG Oluklu Öz-özünə Hizalanan Avara üçün hansı müntəzəm texniki qulluq əməliyyatları tələb olunur?

A3: Gündəlik yoxlama yalnız rulonun tıxanması, bələdçi rulonun səthinin aşınması və çərçivə örtüyünün soyulması üçün vizual yoxlama tələb edir. Çevik fırlanma təmin etmək üçün mərkəzi dönmə şaftının ətrafında toz və material yığılmasının rüblük təmizlənməsini həyata keçirin. Əvvəlcədən doldurulmuş podşipnik sürtkü yağı normal iş şəraitində 12-18 ay davam edir; əlavə yağlama yalnız yüksək temperaturda davamlı əməliyyat sahələri üçün lazımdır.

Aşınmış çarxlar bütün boş çərçivəni çıxarmadan fərdi olaraq sökülə və dəyişdirilə bilər, bu da texniki xidmət işini xeyli asanlaşdırır.

4-cü sual: Ekstremal iş şəraiti üçün hansı xüsusi hazırlanmış versiyalar istehsal oluna bilər?

A4: Biz çoxlu fərdiləşdirilmiş təkmilləşdirmələri dəstəkləyirik: Kimyəvi mineral və duz materiallarının daşınması üçün HDPE korroziyaya qarşı rulon qabıqları; yaş yapışqan filizlə işləmək üçün qalın rezin geridə qalan qanad silindrləri; sahil duzlu dumanlı mühitlər üçün tam isti daldırma sinklənmiş çərçivələr; 70 ℃-dən yuxarı işləyən sement klinker nəqli xətləri üçün yüksək temperatura davamlı podşipniklər; və ultra geniş 1800–2000 mm enində yüksək tonajlı konveyerlər üçün ağır yükə malik gücləndirilmiş çərçivələr.

Bizimlə əlaqə saxlayın

Əgər mədən, liman, sement və ya metallurgiya sənaye layihəniz davamlı, konveyer kəmərinin kənara çıxması problemlərini həll etmək üçün dayanıqlı, az texniki xidmət tələb edən YUFENG Oluklu Öz-özünə Hizalanan Avara tələb edirsə, lütfən, konveyer kəmərinizin eni, tələb olunan diyircəkli diametri və yerindəki iş şəraiti parametrlərini dərhal satış komandamıza göndərin.

Biz 24 iş saatı ərzində pulsuz standart məhsul nümunələrini, təfərrüatlı texniki təsvirləri və ən son fabrik toplu tədarükü təklifini təmin edə, uzunmüddətli konveyer əməliyyat xərclərinizi azaltmaq üçün etibarlı mexaniki izləmə komponentləri təqdim edə bilərik.
